如何挑选合适的精工晶振?就要从了解参数开始

来源：金洛鑫浏览：- 发布日期：2017-09-11 17:15:34【大中小】

分享到：

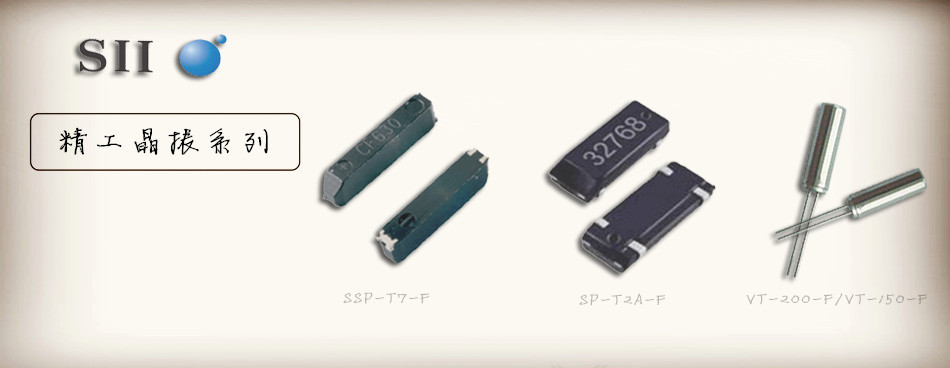

要挑选适合自己产品用的精工晶振，首先就得从根本上去了解，从晶片说起，精工晶振的内部晶片采用的全是光刻镀金工艺，而相同是日本其它晶体品牌来说工艺技术，成本等完全就不一样。日本其它晶体企业采用的是激光或者是水磨，镀银技术。在看看外壳支架，采用的是铜加银加镍材料，使用上来说，精工晶振可以采用回流焊接温度260度5分钟的高温。外观尺寸方面，精工晶体最早采用SMD模式，而且精工晶体产品基本被高端主流电子产品采用，好比全球最小的一颗32.768K插件晶体1.2*4.7mm，率先被广泛使用到MP3，MP4等电子产品，SSP-T7-F晶振这颗料，被疯狂的使用于移动手机，智能手机，触摸笔记本等较高端的产品，精工晶体！精工品质！如果你的产品需要使用石英晶振，精工品牌请选择深圳金洛鑫电子国内正规授权代理商,我们可为您推荐产品以及介绍产品详细参数和正确使用方法,因此金洛鑫电子是您放心信赖的合作伙伴。

我们都知道晶振都会有他相对应的规格参数，负载电容、额定频率范围、频率公差（标准）、工作温度、储存温度、激励功率等。本文兆现电子将对负载电容这一参数做出明确的解释。我们平时跟客户沟通的时候经常会问他们所需求晶振的负载电容是多少，然而可能连我们自己都不是很明白负载电容究竟是什么？那么这个负载电容对于石英晶体谐振器究竟具有什么样的含义呢？

负载电容是指晶振的两条引线连接IC块内部及外部所有有效电容之和，可看作晶振片在电路中串接电容。也可以看作电路中跨接晶体两端的总的外界有效电容。它是一个测试条件，也是一个使用条件。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。负载频率不同决定振荡器的振荡频率不同。标称频率相同的晶振，负载电容不一定相同。因为石英晶体振荡器有两个谐振频率，一个是串联谐振晶振的低负载电容晶振；另一个为并联谐振晶振的高负载电容晶振。所以，标称频率相同的晶振互换时还必须要求负载电容一致，不能冒然互换，否则会造成电器工作不正常。一般情况下，增大负载电容会使振荡频率下降，而减小负载电容会使振荡频率升高。

负载电容是进口晶振要正常振荡所需要的电容。一般外接电容，是为了使晶振两端的等效电容等于或接近负载电容。要求高的场合还要考虑ic输入端的对地电容。应用时一般在给出负载电容值附近调整可以得到精确频率。此电容的大小主要影响负载谐振频率和等效负载谐振电阻。

晶振的负载电容是分别接在晶振的两个脚上和对地的电容，一般在几十PF。它会影响到晶振的谐振频率和输出幅度，一般客户向我们询问贴片晶振时我们都会问他们所需晶振的负载电容是多少。晶振上接的一个电阻是反馈作用，使振荡器容易起振。

晶振负载电容取值直接关系到调频的准确度。如果负载电容不够准确，那么买来的无源晶振准确度就会差，关于负载电容的计算方法即从晶体两端看进去电容的总和。

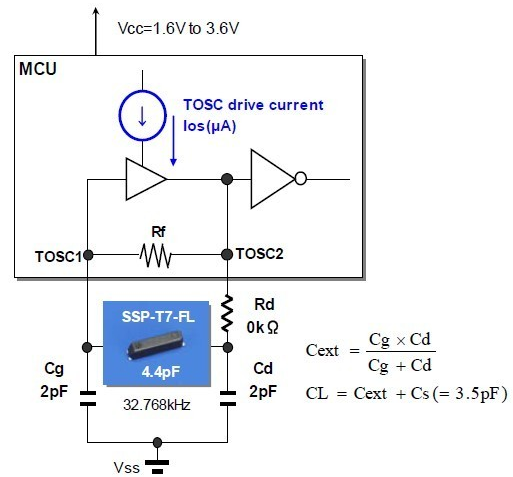

下面是精工品牌SSP-T7-F晶振的负载电容求得值。计算公式为：晶振的负载电容=[(Cd*Cg)/(Cd+Cg)]+Cic+△C式中Cd，Cg为分别接在晶振的两个脚上和对地的电容，Cic（集成电路内部电容）+△C（PCB上电容）一般为3至5pf。

精工石英晶振，以优质的质量体系占领晶体行业市场，精工产品具有体型小，耐温高，性能优越，厚度薄，重量轻等特点,符合欧盟的环保要求规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性，选择精工产品，缔造精工品质！
