Jauch晶振公司讲述MEMS JSOLC边缘控制
MEMS是一种微机电系统，是比较新型的器件制造技术，MEMS晶振的主要材料是硅晶，它具有可任意选定一个频率的特点，并且MEMS可编程振荡器通常都具有低相噪和低抖动性能。Jauch晶振公司是法国的频率元件制造商，专门研发和生产MEMS振荡器，并提供相关的信息，和技术资料，以下内容就是Jauch提供的，关于MEMS JSOLC边缘控制的知识，金洛鑫电子整理好后，分享给广大新老客户，以及工程师们。
全新的Jauch JSOLC振荡器系列提供独特的功能-边缘控制！边沿控制是一项高级功能，可根据客户的需求选择振荡器输出信号的边沿压摆率，从而控制EMI耗散或驱动高容性负载。
边缘控制和信号摆动：
在较高频率下，如果通过特定边沿控制设置与现有输出负载电容的组合来配置太慢的信号边沿，则输出信号可能不再是轨到轨摆动。请参考下表，其中显示了最大石英晶体振荡器输出频率，具体取决于实际边沿控制设置和仍将显示轨到轨输出摆幅的输出负载。如果不需要轨到轨输出摆幅，则边沿控制设置可用于有意地控制输出幅度。为了估计信号在轨到轨摆动时的最大频率，可以使用以下公式，该公式基于阈值水平为10％和90％的典型上升和下降时间Tr和Tf：

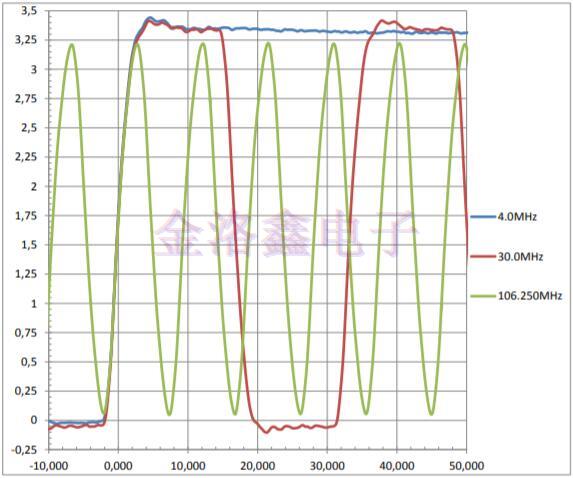

例1-高频下的有限摆动
条件：电源电压3.3V，CL=30pF，默认边沿控制设置D=3，频率为3

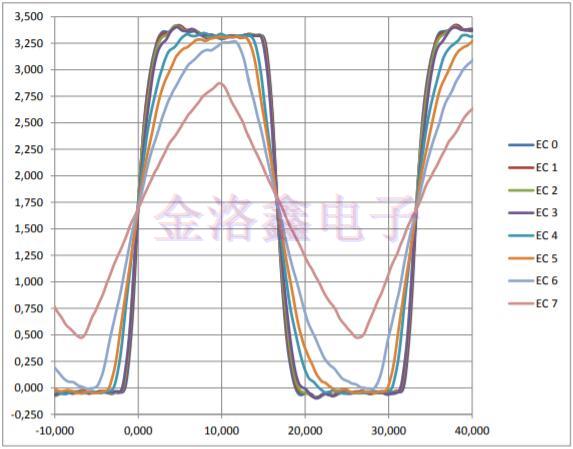

例2-恒定负载上升/下降沿与边沿控制设置的变化条件：电源电压3.3V，CL=30pF，30.0MHz，边沿控制设置0~7
默认边沿控制设置和电源电压：
由于某个边沿控制设置的上升和下降时间以及某个输出负载电容也取决于电源电压，请参考标称电源电压的边沿控制表。请注意，默认设置“D”随标称电源电压而变化。
JSOxxC1LC（1~110MHz）与电源电压的参考边沿控制表：
注意：突出显示有源晶振相应电源电压下的默认边沿控制设置“D”。在电源电压为3.3V/3.0V/2.8V/1.8V时，上升时间Tr和下降时间Tf以阈值电平10％~90％和电源电压的20％~80％[ns]显示。
边缘控制默认选择：
默认的边沿控制选择“D”可用于大多数应用，这些应用应驱动30pF的最大负载电容，最高可达~83MHz，最高可达83pF，高于83MHz。但是，EdgeControl为您提供了更大的灵活性，使输出驱动器性能与电路特性相匹配。
边缘控制选择快速边缘：
边缘控制可配置为通过加速信号边沿与标准负载电容的默认边沿控制设置来驱动>30pF的高容性负载。这可能有助于消除额外的信号缓冲，同时保持全输出摆幅。此外，加速信号边沿可以改善具有噪声电源轨的系统中的时钟抖动，因为更快的上升沿和下降沿时间降低了接收时钟信号被系统噪声叠加的电路中的H或L电平的检测不确定性。但是，如果选择快速信号边沿，振荡器的电源电流将略微增加。
慢边的边缘控制选择：
慢信号边沿在EMI敏感电路环境中可能是有用的，但重要的是要密切关注后续电路所需的上升和下降时间以确保信号完整性。当输入到输出负载的输出电流减小时，减小边沿压摆率可以节省振荡器的供电电流。
