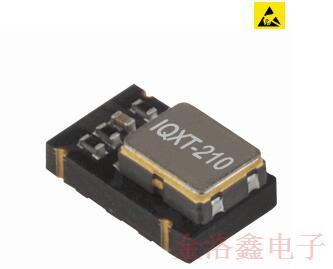

今天给大家推荐一款稳定性非常高的温补晶振产品,由英国IQD Frequency Products Ltd公司开发和生产的IQXT-210晶振系列,它的封装尺寸属于常用的5.0×3.2×2.0mm,可以适用多种不同的产品身上.它不是IQD晶振公司最新研发的产品,但是其口碑和销量一直领先,是比较受广大用户喜爱的一颗TCXO晶振系列产品.而且IQXT-210系列可选择带有电压控制,或者只要单温度补偿性能,支持不同产品设计的要求.
标准型号选项:
IQXT-210-1,HCMOS,无拉力
IQXT-210-2正弦剪裁,无拉力
IQXT-210-3HCMOS,带拉力
IQXT-210-4正弦波,带拉力
频率参数:
|
频率 |
10.0MHz~50.0MHz |
|
频率公差 |
±0.50ppm |
|
公差条件 |
@25℃,3.3V&VC=1.5V/NC |
|
频率稳定度 |
±0.05ppm~±1.00ppm |
|
老化 |
每天最大0.02ppm,每年最大1ppm |
-频率容差(测量参考的频率为TA=25℃,Vs=3.3V,VC=1.5V/NC以及出厂后30天内)
-频率稳定性:TA在整个工作温度范围内变化,测量参考的频率是TA=25℃,Vs=3.3V,VC=1.5V/NC,负载=15pF/10kΩ//10pF且温度可变速度小于2每分钟℃.
-老化:工作1小时后,TA=25℃,Vs=3.3V,VC=1.5V/NC.
-电源电压变化(测量值参考在TA=25℃时观察到的石英晶振频率,Vs在3.13V~3.47V之间变化,VC=1.5V/NC和负载=15pF/10kΩ//10pF):±0.1ppm(最大值)
-负载变化(以TA=25℃,Vs=3.3V,VC=1.5V/NC和负载=15pF/10kΩ//10pF观察到的频率为基准的5％负载变化测量):±0.1ppm(最大值)
-短期稳定性(开机10分钟后@25℃):5E-10/styp@10MHz
-研发频率:10.0MHz,12.80MHz,13.0MHz,16.320MHz,16.3840MHz,19.20MHz,19.440MHz,20.0MHz,25.0MHz,26.0MHz,30.720MHz,38.880MHz,40.0MHz
电气参数:
电源电压3.3V±5%
电流:TA=25℃,Vs=3.3V,VC=1.5V/NC和负载=15pF/10kΩ//10pF

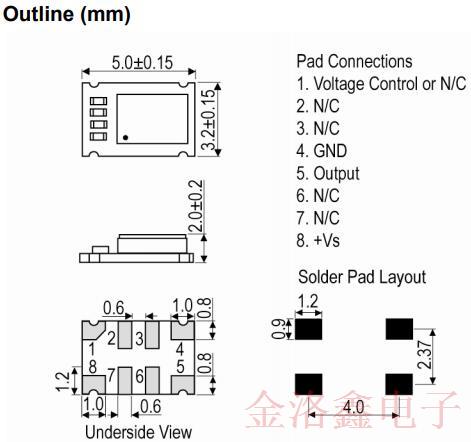

封装尺寸图:
工作温度范围:
-20~70℃
-30~75℃
-40~85℃
输出明细:
输出兼容性:HCMOS/正弦波
占空比(HCMOS):45/55％
上升/下降时间(HCMOS):最大8ns
输出负载(HCMOS):15pF
输出负载(正弦波):10kΩ//10pF
输出电平(HCMOS):
低(@Vs=3.3V,负载=15pF):最大0.4V
高(@Vs=3.3V,负载=15pF):最小2.4V
输出电平(正弦波钳制):0.8Vpk-pk分钟
噪音参数:
相位噪声(@10MHz典型值):
-90dBc/赫兹@10Hz
-115dBc/Hz@100赫兹
-135dBc/Hz@1kHz时
-145dBc/Hz@10kHz时
-148dBc/Hz@100kHz
-150dBc/Hz@1MHz时
环境参数:
储存温度范围:-55~105℃
ESD等级:HBM,2级:2000V~4000V,JEDECJS-001-2010
机器模型,B级:200V~400V,JEDECJS-001-2010
冲击:IEC60068-2-27,测试Ea:在3个相互垂直的平面中100G加速度,持续6ms,半正弦波
振动:IEC60068-2-6,测试Fc:10Hz-2000Hz,0.75mm
振幅,10G加速度,每个周期30分钟,共3个
垂直平面,测试时间2小时
制造详情:
湿度敏感度等级:2
最高回流温度:260℃(最大30秒)
环保合规:
|
RoHS状态(2011/65/EU) |
合规 |
|
REACh状态 |
合规 |
|
MSL评分(JDEC-STD-033): |
2 |
如果你有其他TCXO晶振规格要求,欢迎联系金洛鑫电子0755-27837162,或者登录我们的官网留言http://www.quartzcrystal.cn/,将你的要求提出,我们将给出适合的方案,联系原厂协商,在最短的时间里反馈.
