国外石英晶振品牌研究频率微调技术成果报告
国内的晶振技术还有上升阶段，不得不承认的是，进口晶振在各个方面确实要更胜一筹，许多制造晶振的高新技术，都是从国外传过来的，也是由他们发现。现在石英晶振都是小型化发展了，别看这么小小的一颗，制造起来一点也不简单，光是工序就有三十几道，更别说这其中涉及的技术有多没少，从最初的设计，选料开始每一个步骤都不能放松对待，都有可能导致晶振故障或其他一些问题。
在出厂之间发现问题还好，就怕是在客户使用过程中才发现晶振问题，这对厂家和客户来说都是损失，频率微调是在国外兴趣的一项领先技术，目的是为了让贴片晶振振荡时优质高稳定性和高精度。频率微调技术进口晶振品牌已经运用多年，相当熟悉，以下是金洛鑫电子提供的关于国外研究晶振频率微调技术的资料和报告。
石英晶体元器件的生产从晶片的切割到成品包装。在整个工艺流程中,以下几个工序主要影响着晶振产品的频率。
1.晶片的制作,根据目标频率制作出相应切割方位、尺寸的晶片。
2.在晶片表面镀敷导电电极层(根据要求可以镀银或金)。
3.通过微量增厚或减薄镀层的厚度,进行频率的微调。
国内外石英晶体谐振器元器件生产过程中使用的频率微调方法主要有蒸发频率微调技术,喷射频率微调技术,激光刻蚀频率微调技术,离子刻蚀频率微调技术[2]

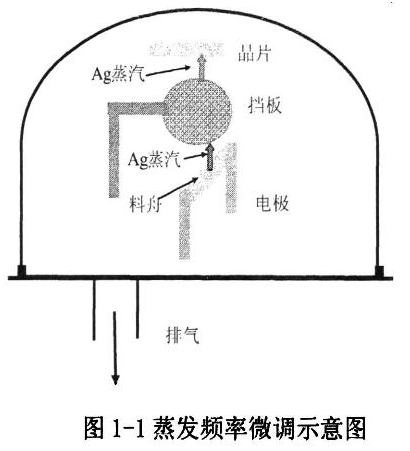

如图1-1所示,蒸发频率微调技术是进口晶振加工中出现最早的微调技术。是在真空状态下,对装有蒸发材料(银)的钨制料舟进行加热,使银气化沉积在晶体表面而达到频率微调的目的。因为此技术频率偏差大,效率低,原料消耗大,国内外的使用在逐渐减少。

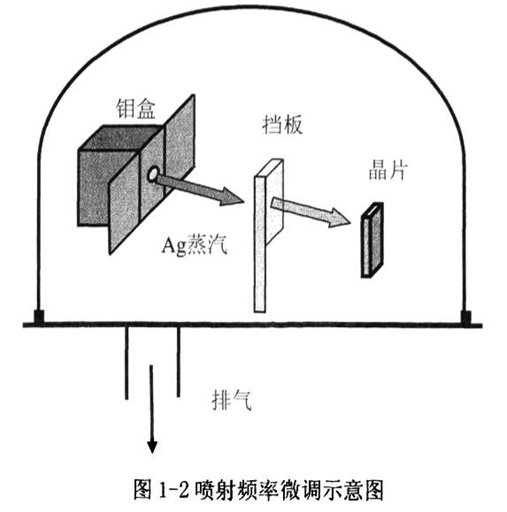

如图1-2所示,喷射频率微调技术是蒸发频率微调技术的改进型。是在真空状态下,对装有蒸发材料(银)钼盒进行加热,使银气化后从钼盒的孔中喷出,沉积在32.768K晶振表面而达到频率微调的目的。因为此技术易于实现,相应的设备简单,成本低,频率偏移不是很大。因此目前国内外使用较多。

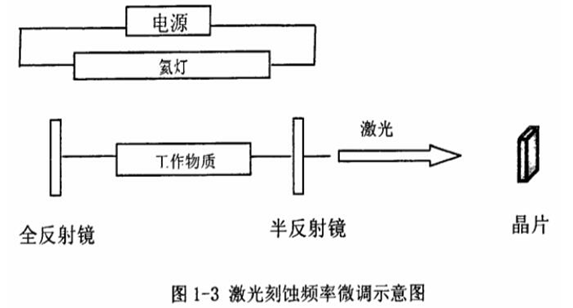

如图1-3所示,激光刻蚀频率微调技术是将激光发生器产生的激光照射石英晶体表面的电极层,使其气化而达到减薄电极层的膜厚度,从而达到调整频率的目的。因其精度高,速度快而被广泛的应用于贴片石英晶振元器件的生产中。
虽然激光刻蚀频率微调技术精度高,加工质量稳定,生产效率高,但是激光频率微调后晶片表面并不是均匀一致的,而是凸凹不平的。因此,并不适用于所有的贴片晶体的频率调整,特别是AT系列产品。为此20世纪80年代末期开始,出现了关于离子東刻蚀频率微调技术的研究,经过多年的发展,国内外有些厂商已开始应用。如图1-4所示,离子束刻蚀频率微调技术是将离子发生器产生的离子加速后轰击晶片表面,使晶片表面的电极层脱落,减薄电极层膜厚,从而达到调整频率的目的[3]。
