Geyer石英晶体振荡器电路的基本拓扑结构
德国人是出了名的严谨，无论是做人还是做事都一样，如果你在德国想找当地人问路，德国人会根据你走路的步伐和快慢，告诉你大约要走多久，路程有多远。德国晶振的制造与生产，也体现了德国人严谨的特点，对待品质始终如一，因此几乎没有人会怀疑德国进口晶振的质量和服务，Geyer晶振是德国比较有名的晶体制造商，多年来不断的研发新的晶体和振荡器，也发现并创造了一些有利于量产的技术与工艺。

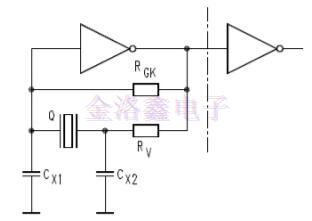

在IC内部有一个反相放大器（相移大约180°），形成一部分振荡电路。外部电路由石英晶体，Cx1，Cx2和Rv和另一个相移180°，满足360°（或0°）的反馈要求使电路以石英晶体给定的频率振荡。
IC的特点：

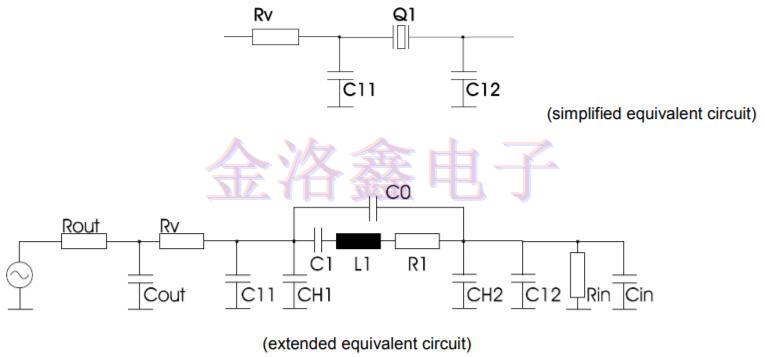

Rout，Cout：振荡器IC的输出电阻/输出电容
Rin，Cin：振荡器IC的输入电阻/电容（起始值CMOS:1M/3pF的）
这些值应在制造商的IC数据表中说明，但很少指定，尽管它们对晶振电路设计很重要。Rout可以通过电压降来计算一个已知的负载电阻。
石英晶体的特点：
fL石英晶体的标称频率
石英晶体的R1 ESR（通常指定为上限）
C0石英晶体静电容（通常指定为上限）
石英晶体的C1动态（运动）电容（很少指定）
连接的CH1，CH2电容（大约0.8pF），大多数可以忽略不计，因为包含在C0中CL的SMD晶体标称负载电容。
石英晶体的L1动态电感（很少指定）这些值在石英晶体制造商的数据表中规定，精确通过网络分析仪分析一批石英晶体可以找到数值。
IC输入端的Ca有效电容为IC的Cin，杂散电容*的总和PCB（4~6pF），石英晶体谐振器CH2（~0.8pF）的体电容，以及离散冷凝器C12。
起始值：1,1 ... 1,2xCL
IC输出端的Cb有效电容，即PCB的杂散电容*之和（4~6pF），石英晶体CH1（~0.8pF）的体电容和离散电压冷凝器C11。
起始值：2xCa.
Rv串联电阻（应始终在布局中提供，即使后来填充了0欧姆）。设计中的有效串联电阻是Rv和Rout的总和。
*杂散电容可以通过测量未填充的PCB来找到。
模拟：
GEYER提供Y-QUARTZ应用程序，其中包括（模拟和优化皮尔斯石英晶体振荡器的特性。通过输入上述内容值可以显示并改变反馈的幅度和相位特性电路，由石英晶体和周围元件组成），可靠振荡不超过石英晶体的最大驱动水平。
执行/布局：
布局需要特别注意：具有低电容的短迹线，对称布局，没有过孔，附近没有“热”痕迹。如果无法避免过孔，则应铺设过孔对称。
验证：
必须在原型PCB上验证有源晶振的正确功能，因为寄生电容和电阻事先是未知的，并且其值是电阻器和电容器必须根据石英的预期功能进行调整晶体振荡器。
必须使用有源低电容探头（<=2pF）进行测量，因为电容> 10pF的普通探头可以完全改变设置并渲染所有设置测量没用。如果没有低电容探头，则使用小型陶瓷冷凝器（1~2pF）可以与探头暂时串联测量。然而，在给定频率下分频比的重新校准欧美晶振是必然。
