Geyer的KX-327NHT石英晶体优势

返回列表 来源:金洛鑫 浏览:- 发布日期:2023-06-17 08:55:16【
分享到:

本文主要是探讨了32.768KHz时钟石英晶体降低负载和功耗方面的优点,与传统的 32.768KHz石英相比,ESR较低,显示振荡储备,振荡时间和石英负荷。

通过下面七个环节1.降低CMOS振荡器电路的功耗 2.CL与振荡器电路功耗的关系 3.负阻力(振动储备)和CL的关系 4.振荡器电路和R1(ESR)的电流吸收关系 5.低CL(纠缠时间)的其他优点 6.低CL(第四次负荷)的其他优点 7. 精确度 vs. 功耗石英振荡器的功耗取决于工作电压(VDD),频率,负载能力,以及 石英的R1(ESR)等证实了使用Geyer的KX-327NHT石英的优势—— 显著降低电力消耗, 改进的振动储备,更短的振动时间,减少石英负荷时的安全功能。电子的负载能力为7pF,而不是12.5pF。

Artikelnummer 12.87153           7pF        +/-20ppm                       ≤ 80k Ohm, 50kOhm typ.

Artikelnummer 12.87148           7pF        +/-20ppm                       ≤ 50k Ohm, 35kOhm typ.

1.降低CMOS振荡器电路的功耗

石英晶体振荡器的功耗取决于工作电压(VDD),频率,负载能力,以及 石英的R1(ESR)

* Stromaufnahme der Oszillatorschaltung



1. Laden und Entladen des CL     »            niedriger CL

2.  Stromflu?                                         »          niedriger R1

* niedriger CL  undniedriger R1  des Schwingquarzes erm?glichen die Verringerung der

Leistungsaufnahme der Oszillatorschaltung

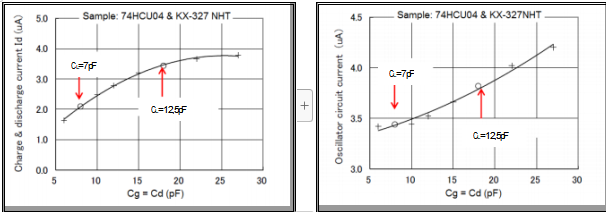

2.CL与振荡器电路功耗的关系

2

                            Lade- und Entladestrom  ID (Berechnung)                                                                                         Strom durch die Oszillatorschaltung  (Messung)

 微信截图_20230617092144

* Lade- und Entladestrom bei CL=7pFist 40% niedriger als bei 12,5pF.

* Die Messungen beinhalten den Strom durch den Inverter-IC.

Rechnet man diesen heraus, so ergeben die berechneten Werte n?herungsweise die

tats?chlicheVerringerung des Stromverbrauches.

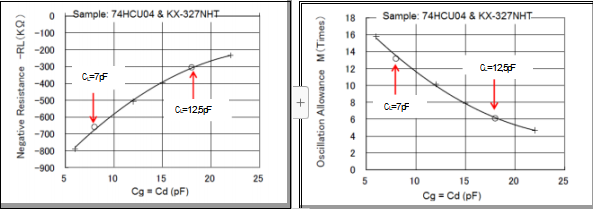

3.负阻力(振动储备)和CL的关系

3

                                                                        negativer Widerstand –R(KΩ)                                                                                                                                                                                        Anschwingreserve M (Vielfache  )

3

 减少 gm 和 VDD 降低了 IC 的功耗和振动储备。低CL 石英否认了振动储备的减少。

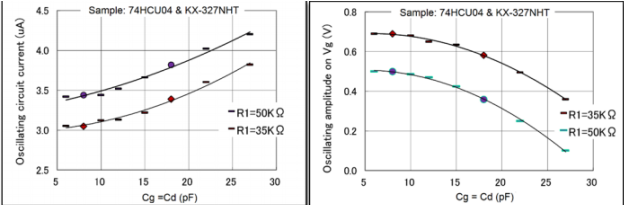

4.振荡器电路和 R1 (ESR) 的功耗关系

4

                                Strom der Oszillatorschaltung  (Messungen)                                                                                                                     Oszillator Amplitude an Cg (V)

 * Der Stromverbrauch einer Oszillatorschaltung basierend auf einem 74HCU04 kann aufgrund des R1 um ca. 10% verringert werden.

 * H?herer R1 = geringere Amplitude an Cg = h?herer Strom durch die Oszillatorschaltung

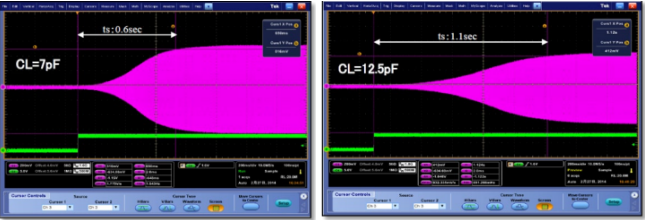

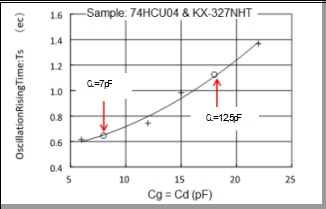

5.低CL(纠缠时间)的其他优点

51

较低的CL导致较高的消极抵抗,振荡时间在 低CL较短

52

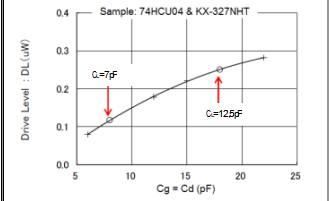

6.低 CL(驱动电平 - 石英负荷)的另一个优点

6

           DL = I2  x Re

I = Vg/ (1/ C)

Re = R1 x (1+Co/CL)2

 Ein niedriger CL  reduziert den Strom durch den Quarz und verringert den Drive Level. Ein zu gro?er Drive Level macht die Eigenschaften des Stimmgabelquarzes instabil.

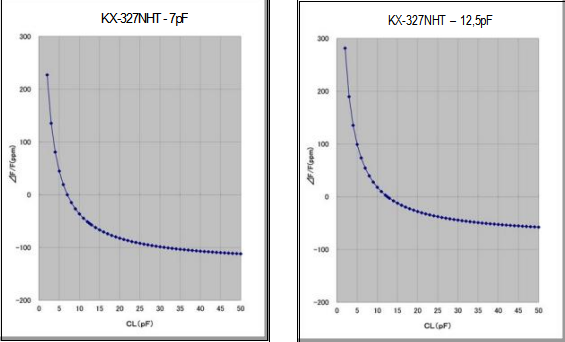

7.精确度 vs. 功耗

虽然石英具有低负载能力 CL = 7pF 允许低功耗, 对于高精度具有更高负载能力的石英CL = 12.5pF更有利。 如图所示,Nenn-CL 7pF的切线比Nenn-CL 12.5pF更陡。 这意味着在 7pF 石英中,随机公差的影响频率比在 12.5pF 中更大。

7

因此,必须在功耗和精度之间进行权衡。
