Crystek Crystal袖珍信号源
位于美国佛罗里达州的Crystek晶振公司，成立于1958年，到现在正好整整有60年的历史，这几十的来Crystek集团一直致力于研发低成本，高品质，性能高的频率控制元器件，并在科研开发的过程中，创新和发现许多新型先进的技术，申请了专利。设计一颗石英晶体振荡器并不容易，要结合许多相关的知识难点，而且现在的用户对于晶振的要求越来越高，制造难度增加，但Crystek仍然了成功量产出许多款受市场欢迎的产品，其中有一种振荡器拥有袖珍信号源。
采用紧凑的低相位噪声，高频源您的设计将结合高频的最佳属性信号源，具有紧凑的便携性。
在过去不太远的地方，采购低阶段噪声1 GHz源非常昂贵，限制它只有非常高端的应用才能支持将此技术融入设计的成本。响应这一需求，振荡器制造商开发出来表面贴装基于SAW的1 GHz时钟和电压受控制的SAW振荡器（VCSO）作为解决方案。然而，这些表面贴装石英晶体振荡器意味着被整合到最终产品中，因此缺乏灵活性可以使该技术变得有用在更广泛的应用中。
为了满足这些额外应用的需求，目标是开发一种“连接”1GHz射频源。最初的解决方案是保留传统的在足够大的封装中使用1GHz信号源，坚持使用一些SMA它并称之为“连接器”。虽然这是坚实的第一步在产品的开发中，真正的挑战是设计一个小到足以适应内部空间的晶振衰减器外壳同时保持低位1GHz射频源的相位噪声性能。
实现这种规模和性能基准会允许许多应用程序实现低的好处相位噪声信号控制。 这个表现成就在无线设计中作为低相位具有重要意义噪声性能可以直接转化为更大通信距离。
在线1GHz射频源的应用
该产品适用于许多应用，包括以下内容：评估板-一些半导体制造商现在提供直接数字合成（DDS）芯片，需要1GHz的低相位噪声时钟源。如果您订购评估板对于这些DDS芯片，它将提供一个选项外部1 GHz信号源。通过此设置，只需连接即可1GHz信号源的一端直接用于评估电路板和另一个干净的+3.3V电源。这个内联源将允许用户绕过内部DDS的锁相环（PLL）不像“干净”，因此DDS无杂散动态范围的输出（SPDR）和相位噪声性能可以快速测试。通过使用紧凑的连接器1GHz时钟源，您可以也可以在没有捆绑的情况下进行长期测试昂贵的射频发生器测试设备演示-这个新的低相位噪声，连接器RF源技术可用，销售人员展示范围，频谱分析仪等都可以随身携带口袋里有1GHz信号源而不是重物信号发生器。今天的石英晶振型号可以实现启用仪器的本底噪声为-167dBc/Hz展示其真正的动态范围。相当通常，这些销售人员正在进行某种形式用信号板演示他们的乐器，但是现实是，更好的信号质量可以采用紧凑的1GHz信号源实现。一般实验室使用-执行阻止和下转换是一个很好的应用程序这样的单位。为了说明，通常是实现的最小输出功率+7dBm意味着它可以直接驱动+7dBm无源混频器。通过例如，混合可以扩展频率信号源分析仪（SSA）的范围。以同样的方式，可以减少频率被测单元（UUT）的淬火范围使它成为可能可以通过SSA来衡量。这是通过过滤适当的总和或差异混合信号。此外，始终是低相位噪声1GHz源在RF实验室环境中有用。它很容易乘以2或更多来实现RF源根据需要增加2 GHz及以上。

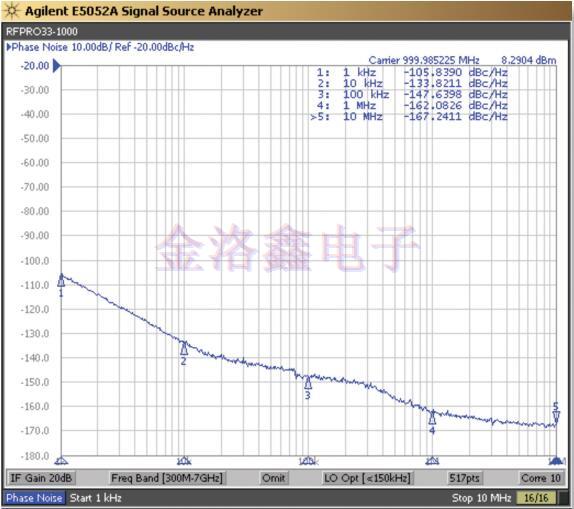

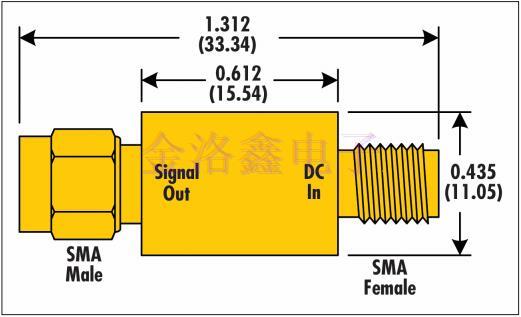

技术解决方案-Crystek Crystal公司拥有最近解决了这项技术挑战开发新的SAW振荡器系列。RFPRO33系列采用传统封装衰减器SMA外壳（见图1）但它确实如此不仅仅是重新包装。这是一个经济的提供相位噪声性能的产品在10 kHz偏移时为-133dBc/Hz（见图2），这是一项壮举成本最高的台式信号源无法比拟数千美元。用户只需要连接对于女性SMA+3.3V，它将输出一个男性的1 GHz（最小值为+7dBm，至50W）信号SMA。图3显示了机械尺寸这个系列的产品。
在内部，该设备使用高性能SAW稳定振荡器直接在1GHz。它的频率稳定性通常为+/-150ppm-20°C至+ 70°C。没有乘法地方，因此，没有次谐波。典型的力量输出为+8dBm，电流消耗为只有20毫安。
RFPRO33最初发布于500MHz和1GHz。随着发展额外的频率，更灵活的使用一个紧凑的低相位噪声1GHz单元将它作为信号源更重要。工程社区将能够在许多方面推出这项技术更多无法预料的应用程序。
结论：采用紧凑，低相位噪音，高频有源晶振项目中的来源会汇集最好的属性高频信号具有紧凑便携性的来源。这种组合允许无线设计工程师很多新的高性能频率选项测试和测量否则本来可能只有繁琐而昂贵的设备。
