爱普生采用HFF技术设计的低相噪VCXO振荡器数据资料

先进的HFF技术应用到贴片晶振生产当中,不仅可以实现高稳定高频,同时支持低相位噪声和超低时钟抖动性能,爱普生晶振公司目前比较常用的一项技术,主要用于VCXO振荡器新产品设计中.爱普生集团旗下量产的VG-4513CA系列,就是使用了HFF技术制造的,该系列有两种尺寸封装,分别是7.0x5.0x1.6mm5.0x3.2x1.3mm,虽然体积比较大,但仍有许多产品和厂家在使用,主要用于一些大型的仪器设备,例如工业测试,工业机械,人造卫星,全球导航定位系统,程控交换机,网络设备,5G无线基站平台等.

爱普生VG-4513CA/CBVCXO

主要特点:

频率范围:100-250MHz

超低抖动:135fs rms12kHz20MHz@245.76MHz

出色的抗振性:1.6ppb/G@20-200Hz

HFF(高频基础)石英晶体的可靠运行

爱普生采用HFF技术设计的低相噪VCXO振荡器数据资料

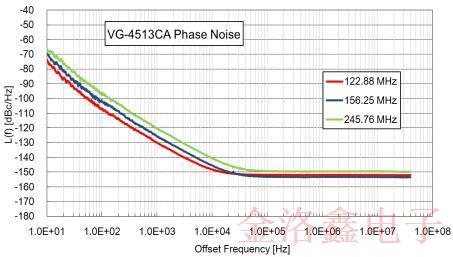

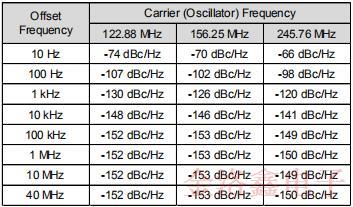

相位噪声数据

爱普生采用HFF技术设计的低相噪VCXO振荡器数据资料

爱普生的VG-4513CA/CBVCXO专为无线基础设施和高性能网络应用而设计,可实现一流的相位噪声和抗振性.HFF(高频基础)技术可实现领先的性能和电信质量的可靠性.适用于蜂窝基站,µWmmW无线电,OTN和数据中心交换机,光学互连以及电缆头端设备,并且被所有主要的无线电参考设计所推荐.爱普生晶振VG-4513CA/CB使用HFF技术可提供极低的相位噪声和出色的抗振性,从而在高频下实现可靠的运行.

优点:

低相位噪声

高频

体积小

可靠的操作

出色的抗振性

低功率

低相位噪声

为了实现极低的相位噪声,爱普生的VG-4513CA/CBVCXO使用HFF(高频基频)贴片晶振和由爱普生设计和制造的独特的低噪声振荡器IC.它们出色的抖动性能为高速电,光和RF接口提供了出色的眼图和I-Q星座图.使用基本晶体可使EpsonVG-4513CA/CBVCXO避免由第三泛音晶体和谐波振荡器引起的问题.

基本晶振可靠性:

爱普生(Epson)VG-4513CA/CBVCXO使用HFF(高频基波)晶体将基波晶体的可靠振荡与第三泛音的高频相结合.爱普生使用光刻MEMS蚀刻工艺来制造具有出色工艺控制能力的倒置台面,并获得具有良好机械特性的高频.

由于Epson HFF贴片晶振以基本模式振荡,因此它们不会遭受第三泛音设计常见的模式跳跃,活性下降和冷启动问题.由于HFF晶体的谐振区域比第三谐波的谐振区域大得多,因此HFF振荡器受粒子缺陷问题的影响要小得多,这些问题会导致第三谐波设计中的振荡器故障.与倍频器设计不同,基本振荡器不会产生引起DJ(确定性抖动)的次谐波杂散.

爱普生采用HFF技术设计的低相噪VCXO振荡器数据资料

爱普生HFF技术

出色的抗振性:

诸如天线塔上的风荷载和铁轨传输的振动等环境因素会降低基站和微波回程的无线电链路性能.振动引起的麦克风会影响高速光链路中的眼图性能.与竞争产品相比,爱普生的HFF贴片晶振和安装技术可提供10-20dB的抗振性.

爱普生的HFF晶体比第三泛音晶体要厚得多.HFF框架充当加强筋,增加了刚性模量,从而保护了共振结构免受低频振动的影响.爱普生独特的高剪切模量安装座进一步保护了谐振器免受振动.

订购选项:

爱普生的VG-4513CA/CBVCXO贴片晶振可以订购五个选项:

频率:100-500MHz

包装尺寸:7.0mmx5.0mmx1.6mm(CA)5.0mmx3.2mmx1.4mm(CB)

温度范围:-40~+85,-20~+700~+70

APR(绝对拉范围):±30ppm,±50ppm和±100ppm

OE(输出使能)极性:高电平有效或低电平有效

产品

尺寸(mm)

输出方式

频率范围

谐振器类型

VG-4513CA

7.0x5.0x1.6

LV-PECL

100~250MHz

高频基础

VG-4513CB

5.0x3.2x1.3

LV-PECL

100~250MHz

高频基础

这两款VCXO振荡器的标准电源电压都是+3.3V,抗振性可达到1.6ppb/G,属于比较高端高性能的范畴,频率范围的起点比较高,最低频点是100.000MHz,最高到250.000MHz,这样的规格在行业里比较罕见,是专门针对有高频率要求的厂家和产品.

爱普生采用HFF技术设计的低相噪VCXO振荡器数据资料

推荐阅读
