日本村田为Wi-Fi模块再创新型2016谐振器加持行业发展

返回列表 来源:金洛鑫 浏览:- 发布日期:2020-03-31 10:04:22【
分享到:

日本村田为Wi-Fi模块再创新型2016谐振器加持行业发展

通信与网络是构建现代化社会,信息化社会最重要的两大模块,多年来,日本的村田晶振公司与海内外多家网络通信企业合作,其中甚至有我们国内最大的华为公司.主要提供旗下的频率控制元器件产品,石英晶体,陶瓷晶振,滤波器等,都是村田集团每年盈利比较大的产品模块.尤其是村田石英晶体不仅体积小,而且通常负载电容比较低,可以分为消费电子级,工业级,汽车级等不同等级,应用到不同的产品身上.

株式会社村田制作所此次在2.0x1.6mm尺寸的高精度石英晶体谐振器中增加了用于Wi-Fi设备的XRCGB-F-S系列产品阵容.已经开始批量生产,也可提供样品.该产品在37.4/38.4/40MHz的高频波段中实现了+/-10ppm的初始频率精度,适宜用于移动设备和模块设备.

日本村田为Wi-Fi模块再创新型2016谐振器加持行业发展

XRCGB-F-S晶振外观图

此外,工作温度范围为40~+105,意味着它们可以承受高温,使其非常适用于配备具有Blue~othLowEnergyZigbee®等无线功能的设备(照明器材,HEMS/BEMS).

应用:

配备了Wi-FiBlue~oth™的设备

无线模块、头戴式耳机、OTT(OverThe~p)、游戏设备、可穿戴设备、照明设备、HEMS/BEMS.

型号参数表:

频率

频率公差

频率温度特性

工作温度范围

型号

37.400MHz

±10ppm

±10ppm

-30~+85

XRCGB37M400F1S1AR0

±20ppm

-40~+105

XRCGB37M400F1S2FR0

38.400MHz

±10ppm

-30~+85

XRCGB38M400F1S1AR0

±20ppm

-40~+105

XRCGB38M400F1S2GR0

40.000MHz

±10ppm

-30~+85

XRCGB40M000F1S1AR0

±20ppm

-40~+105

XRCGB40M000F1S2FR0

产品特长

通过使用村田独有的晶振封装技术,在质量、批量生产能力、性价比方面均有出色表现.

本公司致力于为小型化程度不断提高的组件的高密度封装做贡献.

符合RoHS指令,并已实现无铅(3阶段).

支持无铅焊接封装.

XRCGB-F-S系列阵容:

原厂编码

尺寸(mm)

频率

频率公差

负载电容

工作温度

XRCGB37M400F1S1AR0

2.0x1.6mm

37.400MHz

±10ppm

6pF

-30~85

XRCGB37M400F1S1BR0

2.0x1.6mm

37.400MHz

±10ppm

8pF

-30~85

XRCGB37M400F1S1CR0

2.0x1.6mm

37.400MHz

±10ppm

10pF

-30~85

XRCGB37M400F1S1DR0

2.0x1.6mm

37.400MHz

±10ppm

12pF

-30~85

XRCGB37M400F1S1JR0

2.0x1.6mm

37.400MHz

±10ppm

9pF

-30~85

XRCGB37M400F1S2FR0

2.0x1.6mm

37.400MHz

±10ppm

6pF

-40~105

XRCGB38M400F1S1AR0

2.0x1.6mm

38.400MHz

±10ppm

6pF

-30~85

XRCGB38M400F1S1BR0

2.0x1.6mm

38.400MHz

±10ppm

8pF

-30~85

XRCGB38M400F1S1CR0

2.0x1.6mm

38.400MHz

±10ppm

10pF

-30~85

XRCGB38M400F1S1DR0

2.0x1.6mm

38.400MHz

±10ppm

12pF

-30~85

XRCGB38M400F1S1JR0

2.0x1.6mm

38.400MHz

±10ppm

9pF

-30~85

XRCGB38M400F1S2FR0

2.0x1.6mm

38.400MHz

±10ppm

6pF

-40~105

XRCGB38M400F1S2GR0

2.0x1.6mm

38.400MHz

±10ppm

8pF

-40~105

XRCGB38M400F1S2JR0

2.0x1.6mm

38.400MHz

±10ppm

10pF

-40~105

XRCGB40M000F1S1AR0

2.0x1.6mm

40.000MHz

±10ppm

6pF

-30~85

XRCGB40M000F1S1BR0

2.0x1.6mm

40.000MHz

±10ppm

8pF

-30~85

XRCGB40M000F1S1CR0

2.0x1.6mm

40.000MHz

±10ppm

10pF

-30~85

XRCGB40M000F1S1DR0

2.0x1.6mm

40.000MHz

±10ppm

12pF

-30~85

XRCGB40M000F1S1JR0

2.0x1.6mm

40.000MHz

±10ppm

9pF

-30~85

XRCGB40M000F1S1LR0

2.0x1.6mm

40.000MHz

±10ppm

7pF

-30~85

XRCGB40M000F1S2FR0

2.0x1.6mm

40.000MHz

±10ppm

6pF

-40~105

XRCGB40M000F1S2KR0

2.0x1.6mm

40.000MHz

±10ppm

12pF

-40~105

XRCGB-F-S石英晶体系列是村田公司目前最新发布的新产品之一,封装尺寸是大家熟悉的2.0x1.6mm,这是一种非常小型的体积,主要应用于消费电子类产品,从上面表格中的参数,可以看出属于村田贴片晶振比较高性能的.最高工作温度可以达到-40~105,常规的是-30~85,一直以来村田晶振最为人津津乐道的是它的低负载,大多数品牌常见的负载电容是12pF~20pF,村田品牌的却是6pF~12pF范围的.XRCGB-F-S系列目前只出了37.400MHz38.400MHz40.000MHz这几个频率,如果你有其他要求,可以联系金洛鑫电子0755-27837162.

日本村田为Wi-Fi模块再创新型2016谐振器加持行业发展

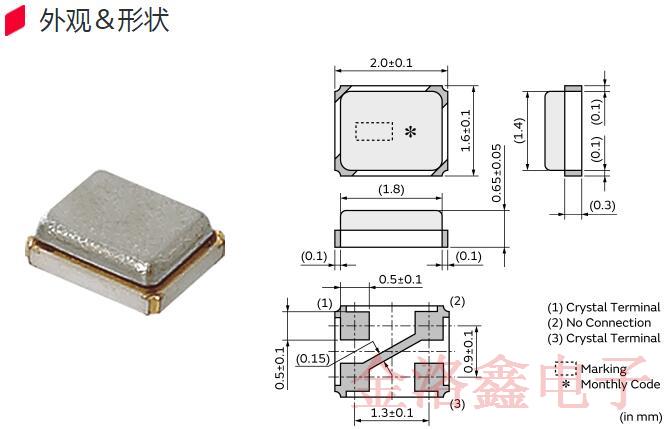

XRCGB-F-S晶振封装尺寸图

我们与日本村田制作所合作多年,长期供应原厂原装的村田压电石英晶体产品,可以为不同的用户提供合适的方案,如你有其他需求,可以联系我们,我们将把你的诉求反馈给村田公司,满足每一位客户的要求.
