CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-12-12 10:50:46【
分享到:

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

各大生产厂家使用石英晶体振荡器已经是普遍的现象了,只不过许多用户依然在纠结用什么品牌的比较好,性价比更高?在这里,金洛鑫电子可以给大家推荐一个老品牌,原产地来自日本的爱普生晶振公司,关于这个品牌相信大家都非常熟悉了,几十年来エプソン水晶デバイス都很重视频率元件的未来与发展,尤其是近几年,爱普生公司着重开发新型的振荡器产品,并为不同的热闹产品设计适合的晶振.CAN系列虽然不是最新的晶体振荡器产品,但从投入市场开始,每一款的销量都很可观,该系列共有5种不同的尺寸封装可以选择,以下是详细的产品信息介绍.

爱普生晶振SGxxxxCANSG-210STF是具有单端CMOS输出的简单封装石英振荡器(SPXO)系列.这些SPXO非常适合各种应用,例如IoT,可穿戴设备,医疗,工业,自动化等.这些SPXO具有低电流消耗和1.6V~3.63V的宽工作电压以及-40~105°的宽工作温度范围,并提供5种不同的封装尺寸,标准引脚输出为2.0x1.6mm~7.0x5.0mm.

SPXO石英晶体振荡器系列使用内部内置IC可以长期提供稳定的电源.

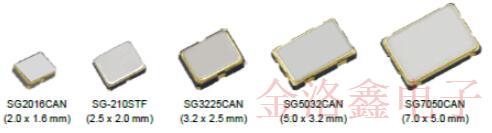

包装尺寸:

-SG2016CAN:2.0x1.6x0.7mm(典型值).

-SG-210STF:2.5x2.0x0.8mm(典型值)

-SG3225CAN:3.2x2.5x1.05mm(典型值)

-SG5032CAN:5.0x3.2x1.1mm(典型值)

-SG7050CAN:7.0x5.0x1.3mm(典型值)

输出频率范围(fo):1MHz~75MHz(SG2016CAN:1.2MHz~75MHz)

电源电压(Vcc):1.6V~3.63V

电流消耗(Icc):1.5mA(Vcc=1.8V,fo≤20MHz)

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

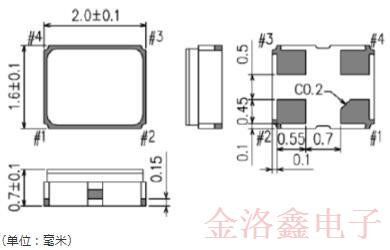

SG2016CAN(SPXO晶体振荡器)

频率范围:1.2MHz~75MHz

电源电压:1.8V~3.3V(典型值)

功能:待机(ST)

外形尺寸:2.0×1.6×0.7mm

工作温度:-40~+105

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装


注意:

ST引脚=高电平或开路:指定的频率输出.

ST引脚=低电平:输出为高阻抗,振荡停止.

为了保持稳定的工作状态,在尽可能靠近晶振产品的电源端子的位置(Vcc-GND之间)提供一个0.01µF~0.1µF的旁路电容器.

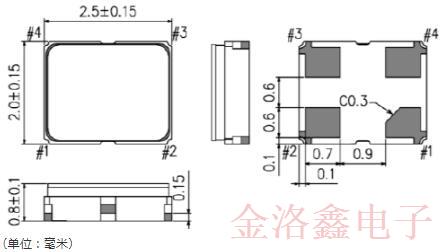

SG-210STF(晶体振荡器):

频率范围:1MHz~75MHz

电源电压:典型值为1.8V~3.3V

功能:待机(ST)

外形尺寸:2.5×2.0×0.8mm

工作温度:-40~+105

振动模式:基础

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

注意:

ST引脚=高电平或开路:指定的频率输出.

ST引脚=低电平:输出为高阻抗,振荡停止.

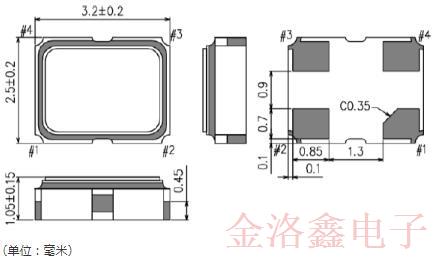

SG3225CAN(晶体振荡器SPXO):

频率范围:1MHz?75MHz(基本模式)

电源电压:1.8V~3.3V(典型值)

功能:待机(ST)

输出:CMOS

工作温度:-40~+105

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

注意:

ST引脚=“H”开路:指定的频率输出.

ST引脚=“L”:输出为高阻抗,振荡停止.

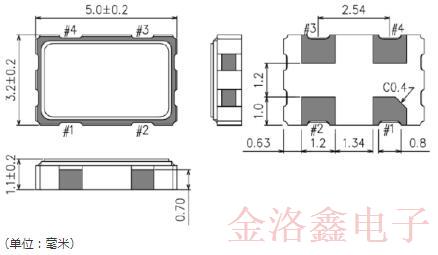

SG5032CAN(晶体振荡器SPXO):

频率范围:1MHz?75MHz(基本模式)

电源电压:1.8V~3.3V(典型值)

功能:待机(ST)

输出:CMOS

工作温度:-40~+105

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

注意:

ST引脚=“H”开路:指定的频率输出.

ST引脚=“L”:输出为高阻抗,振荡停止.

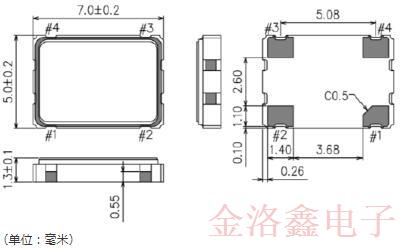

SG7050CAN(晶体振荡器SPXO):

频率范围:1MHz?75MHz(基本模式)

电源电压:1.8V~3.3V(典型值)

功能:待机(ST)

输出:CMOS

工作温度:-40~+105

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装

注意:

ST引脚=“H”开路:指定的频率输出.

ST引脚=“L”:输出为高阻抗,振荡停止.

从这些资料上看,5CAN系列有源贴片振荡器除了体积不一样之外,其他参数并没有较大的差别,而且都属于耐高温类型的,这项性能非常加分,现在许多产品都有可耐高温度,恶劣环境的要求.和新老客户可以根据自家产品的要求,对应以上产品的规格,选出合适的一款,如果仍然不知道怎样选择,可以联系金洛鑫电子0755-27837162,我们将提供可行的方案和选择方法,让客户没有后顾之忧!

CAN系列爱普生振荡器具有超低电流消耗的5种尺寸封装
