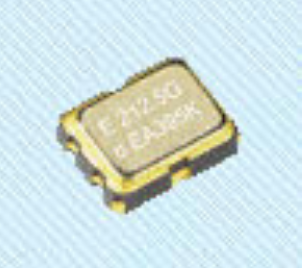

小型爱普生SG3225HBN晶振更新了宽温规格
据日本精工爱普生株式会社官网最新消息,有源系列的SG3225HBN晶振近期更新升级了规格,增加了宽温的功能,将原来只有-40~+85℃的工作温度,增加到-40~+105℃.原先SG3225HBN振荡器系列只有+3.3V的工作电压,现在也可以提供更低的+2.5V,输出频率也加大了范围,为了满足和支持更多产品的应用,爱普生晶振公司对这颗料号的规格参数进行了调整,以下是详细的信息.
SG3225HBN是一款OSC振荡器,适用于CPU和内存扩展板之间的高速总线接口PCIExpress的参考时钟.我们扩大了SG3225HBN晶振的规格范围.低压电源除常规:电源电压3.3V外,它还支持2.5V.这增加了客户系统的电源设计的自由度.高温兼容除了传统的-40至85°C之外,工作温度范围也相当于-40至105°C.同时可以将振荡器的部件安排在高温部件附近,可以使设备小型化等.我们应对随之而来的设备中的基板温度上升.我们相信这将有助于提高客户系统的性能和尺寸.频率范围100MHz至325MHz;供电电压2.5V,3.3V;输出HCSL;输出使能(OE);外形尺寸3.2×2.5×1.05mm;相位抖动85fsTyp(f0=156.25MHz).
SG3225HBN晶振规格表:
|
项目 |
符号 |
产品规格 |
条件/备注 |
|
频率范围 |
Fo |
100MHz~325MHz |
有关可用频率的问题,请联系我们. |
|
电源电压 |
Vcc |
+2.5V,+3.3V |
|
|
贮存温度 |
T_stg |
-55℃~+125℃ |
存储为裸产品 |
|
工作温度 |
T_use |
-40℃~+55℃ -40℃~+105℃ |
|
|
频率容差 |
f-tol |
J:±50ppm 不适用-40℃至+105℃ |
包括初始公差,温度变化,Vcc变化和10年老化(+25°C). |
|
L::±100ppm |
包括初始公差,温度变化,Vcc变化和10年老化(+25°C) |
||
|
消耗 |
Vcc |
25mA典型值,35mAMax. |
OE=VCC,带输出负载 |
|
禁用 |
L_dis |
最大15mA |
OE=GND |
|
对称 |
SYM |
45％~55％ |
在输出交叉点 |
|
输出电压 |
Voh |
0.75V典型值,0.66V~0.85V |
直流特性,单输出 |
|
|
0V典型值,-0.15V~0.15V |
|
|
|
交叉电压 |
Vol |
0.25V~0.55V |
|
|
输出负载条件 |
Vcr |
50Ω |
|
|
|
33Ω |
|
|
|
输入电压 |
L_HCSL |
70％VccMin. |
OE终端 |
|
Rs |
30％VccMax. |
||
|
差分输出 上升压摆率/下降压摆率 |
VlH |
1V/ns~4V/ns |
-0.15V~0.15V的差分输出 |
|
启动时间 |
VlL |
最长10毫秒 |
最小电源电压时间为Os |
相位抖动:
输出频率
100MHz
125MHz
156.25MHz
200MHz
电源电压
相位抖动[fs]
偏移频率
12kHz~20MHz
标准
110
95
85
75
+3.3V
最大
180
160
140
125

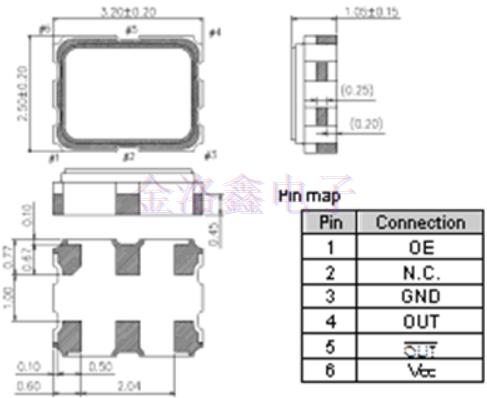

外部尺寸:
(单位:mm)
OE引脚=HIGH:指定的频率输出.
OE引脚=低电平:输出为高阻抗＃2,＃3连接到外壳.

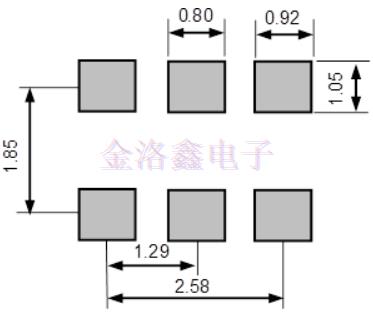

引脚:
(单位:mm)
为了获得最佳抖动性能,建议将进口晶振SG3225HBN的Vcc和GND引脚之间的电容(0.1μF+10μF)放置在尽可能靠近Vcc引脚的位置.
