日本爱普生公司更新规格的这款SG3225HBN晶振,并不是最新研发的产品,而是很久之前就推出的,但因为现在产品要求越来越高,一些旧型号不再满足需求,晶体制造商就会对这些老型号进行改造升级.爱普生晶振公司之所以会挑SG3225HBN系列,是因为这个料号本身就被广泛使用的,拥有固定的用户群体,主要用于通信和网络设备.自SG3225HBN晶振系列要被更新规格的消息传出后,受到客户和市场的关注,金洛鑫电子整理了该料号更新参数后的完整资料,可供广大新老客户参考.
特征:
●HCSL输出,低抖动SPXO
●相位抖动:180fsMax.fo=100MHz,12kHz至20MHzRMS
●频率范围:100.000MHz至325.000MHz
●电源电压选项:2.375V至2.625V和3.135V至3.465V
●频率公差选项:±50×10-6,±100×10-6
●工作温度选项:-40℃~+85℃和-40℃~+105℃
应用领域:
●服务器
●NIC,HBA
●PCIExpress®串行通信
●各种高速串行通讯
描述:

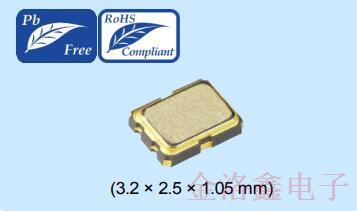

SG3225HBN是低抖动的HCSL输出石英晶体振荡器,该产品作为满足PCIe®1.0至PCIe®5.0抖动要求的PCIExpress®参考时钟非常出色.

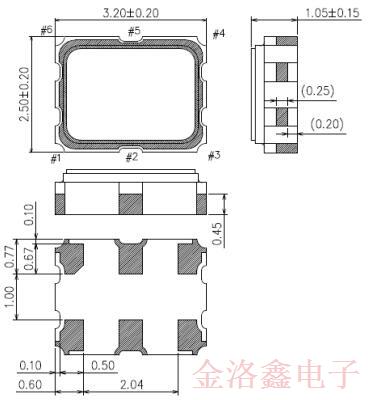

SG3225HBN尺寸封装图

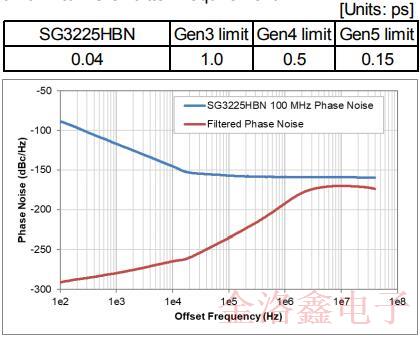

典型性能符合PCIe抖动要求*
*PCIExpress基本规范修订版5.0
8.6.6通用参考时钟接收架构(CC)
8.6.7refclk架构的抖动限制
终端分配
Pin# |
连接 |
功能 |
|
#1 |
OE |
OE端子/高电平有效 |
|
OE功能 |
输出量 |
||
“H”或OPEN |
指定频率输出:有效 |
||
“L” |
输出变为高阻抗:禁用 |
||
#2 |
NC |
— |
|
#3 |
GND |
GND端子 |
|
#4 |
OUT |
输出端子(正) |
|
#5 |
OUT |
输出端子(负极) |
|
#6 |
VCC |
VCC端子 |
*PCIExpress和PCIe是PCI-SIG的注册商标

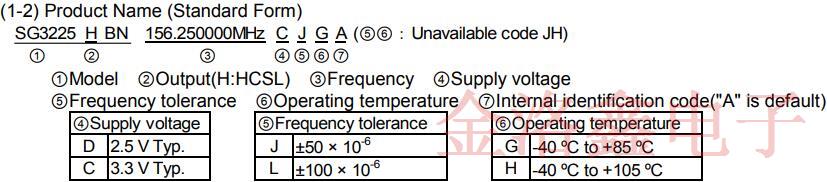

【产品编号/产品名称】
1-1)产品编号
X1G005141xxxx00
【绝对最大额定值】
参数 |
符号 |
规格 |
单元 |
条件 |
||
电源电压 |
VCC-GND |
Min. |
V |
Max. |
V |
- |
输入电压 |
Vin |
-0.5 |
V |
4 |
V |
OE终端 |
热阻 |
θjc |
-0.3 |
℃/W |
VCC+0.3 |
℃/W |
Θjc,视情况连接 |
热阻 |
θja |
- |
℃/W |
- |
℃/W |
Θja,结至环境 |
最高结温 |
Tjmax |
- |
℃ |
- |
℃ |
|
贮存温度 |
T_stg |
-55 |
℃ |
125 |
℃ |
|
【电气特性】
参数 |
符号 |
规格 |
单元 |
条件 |
||
启动时间 |
t_str |
- |
- |
10 |
ms |
在90%VCC时t=0 |
目前的消费 |
ICC |
- |
25 |
35 |
mA |
|
禁用电流 |
I_dis |
- |
- |
15 |
µA |
OE=GND |
差分输出上升压摆率 |
Rr |
1 |
- |
4 |
V/ns |
在-0.15V和0.15V之间 |
差分输出下降压摆率 |
Rf |
1 |
- |
4 |
V/ns |
差分输出 |
对称 |
SYM |
45 |
50 |
55 |
% |
在输出交叉点 |
输出电压 |
VOH |
0.66 |
- |
0.85 |
V |
直流特性 |
VOL |
-0.15 |
- |
0.15 |
V |
单输出 |
|
差分输出电压 |
Vswing |
0.3 |
- |
- |
V |
|
交叉电压 |
VCR |
0.25 |
- |
0.55 |
V |
|
交叉电压变化 |
VDCR |
- |
- |
0.14 |
V |
|
输入电压 |
VIH |
70%VCC |
- |
- |
V |
OE终端 |
VIL |
- |
- |
30%VCC |
V |
||
输出禁用时间 |
tpzx |
- |
- |
100 |
ns |
100MHz≤fo≤200MHz |
tpxz |
- |
- |
200 |
ns |
200MHz |
|
输出使能时间 |
tpx |
|
|
100 |
ns |
100MHz≤fo≤200MHz |
tpx |
|
|
200 |
ns |
200MHz |
|
相位抖动 (12kHz至20MHz) |
tpj |
- |
- |
180 |
fs |
fo=100MHz |
- |
- |
160 |
fs |
fo=125MHz |
||
- |
- |
140 |
fs |
fo=156.25MHz |
||
- |
- |
125 |
fs |
fo=200MHz |
||
- |
- |
110 |
fs |
fo=322.265625MHz |
||
相位噪声(fo=100MHz) T_使用=25℃ |
L(f) |
- |
-90 -117 -145 -157 -158 |
- |
- |
100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移 |
相位噪声(fo=125MHz) T_使用=25℃ |
L(f) |
- |
-90 -117 -145 -156 -158 |
- |
- |
100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移 |
相位噪声(fo=156.25MHz) T_使用=25℃ |
L(f) |
- |
-90 -117 -144 -154 -157 |
- |
- |
100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移 |
相位噪声(fo=200MHz) T_使用=25℃ |
L(f) |
- |
-85 -115 -143 -153 -156 |
- |
- |
100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移 |
相位噪声(fo=322.265625MHz) T_使用=25℃ |
L(f) |
- |
-75 -105 -141 -150 -154 |
- |
- |
100Hz偏移 1kHz偏移 10kHz偏移 100kHz偏移 1MHz偏移 |
测试电路
波形观察和电流消耗测试设置
*每个输出迹线的长度应相同
*为了测量禁用电流,OE端子连接到GND
条件
(1)示波器
带宽至少应为测量频率的5倍探头接地应放置在靠近测试点的地方,引线长度应尽可能短.
(2)应在靠近晶振的VCC和GND引脚之间连接一个0.1F和一个10F的旁路电容.
(3)使用内部阻抗低的电流表
(4)电源
电源启动时间(0%VCC→90%VCC)应大于150μs电源阻抗应尽可能低.
时序图(续)

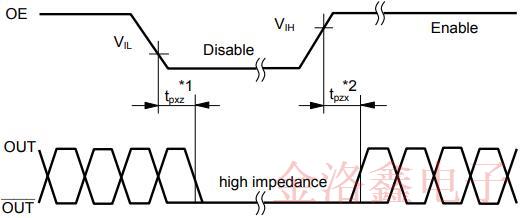

(3)OE功能和时序
运行经验终端 |
Osc.电路 |
输出状态 |
“H”或OPEN |
振荡器 |
指定频率输出:有效 |
"L" |
振荡器 |
输出变为高阻抗:禁用 |
*1从OE=VIL到输出=禁用的时间(高阻抗)
*2从OE=VIH到开始输出的时间
*使用OE功能时OE电平不应超过电源电压请注意,在启动过程中OE电压不应超过电源电压.
【注意事项】
有关如何正确使用和使用爱普生SG3225HBN晶振以确保产品在设备中发挥最佳性能的说明.在此处未指定的任何条件下使用产品之前,请咨询爱普生以确认并确认产品的性能不会因使用而受到负面影响在上述条件下,除上述注意事项外,为避免降低产品性能,我们强烈建议您不要在以下任何条件下使用该产品:
(1)使用水溶性助焊剂将产品安装在板上,而没有从板上完全清除助焊剂残留物.这种助焊剂的残留物可溶于水或水溶性清洁剂中,残留物,尤其是含有活性卤素的残留物,会对产品的性能和可靠性产生负面影响.
(2)以任何会导致产品震动或撞击的方式使用产品.
(3)在产品暴露于水,化学药品,有机溶剂,阳光,灰尘,腐蚀性气体或其他材料的地方使用产品.
(4)在暴露于静电或电磁波的地方使用产品.
(5)进行超声波清洗时,无需事先核实并确认有源晶振产品不会受到可能会损坏晶体的清洗过程的影响.
(6)在可能对产品的性能和/或可靠性产生负面影响的任何其他条件下使用产品.
(7)使用带有纹波的电源可能会导致误操作或相位噪声特性下降,因此请在使用前进行评估.
(8)电源电压应单调增加,此外,请勿在中点电位上电,否则可能导致故障或无法输出.
(9)根据环境测试结果计算出频率老化,以估计频率随时间的变化量.这不能保证爱普生晶体使用寿命的长短.如果任何客户以任何违背本文中的注意事项和/或建议的方式使用产品,则应自担风险.
