5032mm四个焊接脚位封装的温度补偿型晶体振荡器,在市场上仍占有一定的份额,因为使用温补晶振的高端设备体积通常都不会很小,海内外这么多家专业生产TCXO系列的厂家中,日本的爱普生晶振公司是知名度最高的其中一家.今天金洛鑫电子就来给大家介绍下爱普生G系列的温补振荡器产品,这个系列的TCXO尺寸是5.0x3.2x1.45mm的,虽然不算是小体积,但仍然受到部分用户的欢迎和大量采用.爱普生G系列的温补振荡器料号有两个,分别是TG5032CGN晶振和TG5032SGN晶振,以下是关于它们详细的技术资料和性能介绍.
爱普生计时设备高稳定性G系列TCXOS
爱普生G系列TCXO和VC-TCXO
温度稳定性:<±100ppb-40至+85°C1.45毫米
短期稳定性:2e-10@1s根艾伦方差
保持率:24小时内<±10ppb
频率范围:10-40MHz
5.0mm单端输出:LVCMOS或正弦钳位3.2mm
尺寸:5.0x3.2x1.45
爱普生晶振G系列TCXO专为网络同步,小型蜂窝和微波无线电应用而设计,具有出色的稳定性,可以支持所有最新的网络标准和要求.除了<±100ppb的温度稳定性外,爱普生的G系列TCXO还具有业界领先的漂移,短期稳定性,环境隔离和气流隔离功能.爱普生的G系列TCXO符合从3GPP和IEEE-1588到ITU-Tpacket时钟草稿和建议的所有最新网络标准.
优势:
严格的温度稳定性<±100ppb
出色的短期稳定性和漂移
符合G.8262EEC-1和EEC-2的保留
扩展温度范围
专利DoubleSeal™技术带来的气流隔离和环境免疫力
完全符合标准
爱普生的G系列TCXOs贴片晶振旨在为同步应用提供终极稳定性.凭借100ppb的温度稳定性、2e-10@1s的阿伦方差和<10ppb的24小时保持率,爱普生的G系列TCXOs是业界最稳定的TCXOs.
温度稳定性:

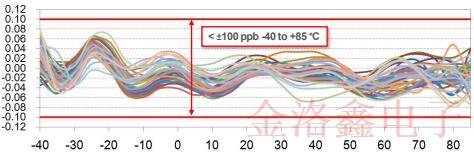

爱普生的G系列TCXOs采用切割角度和几何形状优化的晶体设计、个性化工厂校准和适当的拟合误差减少算法,在-40℃至+85℃范围内精确到100ppb以上,符合3GPP室内和室外系统的中等范围规格.
短期稳定性:
光刻晶体处理允许爱普生TCXOs比竞争机械设计提供更好的漂移和短期稳定性.爱普生的G系列TCXOs实现了2e-10@1s的根艾伦方差,这提高了使用IEEE-1588石英晶体振荡器和新兴分组定时标准的系统的同步性能.
保持:

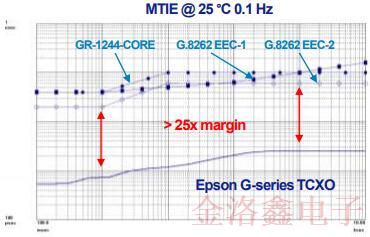

降低晶格应变晶体技术使爱普生的G系列温补晶振能够提供卓越的漂移和老化性能,在24小时内达到<10ppb,满足G.8262EEC1和2保持要求,并为GR-1244地层3提供广阔的裕度.
双重密封技术
双重密封技术:
爱普生的G系列TCXOs采用专利双密封技术,将石英晶体和温度传感器与外部环境条件隔离开来.因此,频率和相位不受气流、温度梯度和湍流的影响.
气流性能:
对于网络设备来说,静止空气是不现实的假设.即使最小的气流也能降低噪音和稳定性.对于室外设备或带有冷却风扇和/或附近热元件的设备,爱普生G系列变矩器离合器比传统变矩器离合器稳定得多.
标准合规性:
作为国际电联电信部门的积极成员,爱普生为新兴的网络标准做出了贡献,并在所有最新需求方面保持最新.爱普生的G系列贴片型TCXO振荡器符合多种无线和有线标准,包括:
无线:3GPPLTE局域网和中程
SONET位/集:GR-1244-核心层3
数据包定时(网络同步).):8262欧经-1和欧经-2爱普生G系列TCXOs温补晶振为多种标准的特殊设计提供了很大的空间.
配置和选项:
爱普生的G系列TCXO振荡器涵盖10-40兆赫的频率范围.选项包括可变电容TCXO或TCXO、低电压互补金属氧化物半导体或唇形正弦波输出、可选温度传感器输出和3个稳定范围:100、250和280ppb.
型号 |
尺寸(mm) |
输出 |
频率 |
稳定性-40至+85℃ |
TG5032CGN |
5.3x3.2x1.45 |
LVCMOS |
10~40MHz |
±100,±250~±280ppb |
TG5032SGN |
5.3x3.2x1.45 |
限幅正弦 |
10~40MHz |
±100,±250~±280ppb |
EPSON集团旗下G系列的温补振荡器主要适用于电信网络,无线通信,无线局域网,全球定位导航,飞机雷达,工业仪器仪表,汽车系统等高级产品.不同的产品采用的温补晶振规格不一样,如有超过标准范围内的参数,可以联系供应方协商处理.
