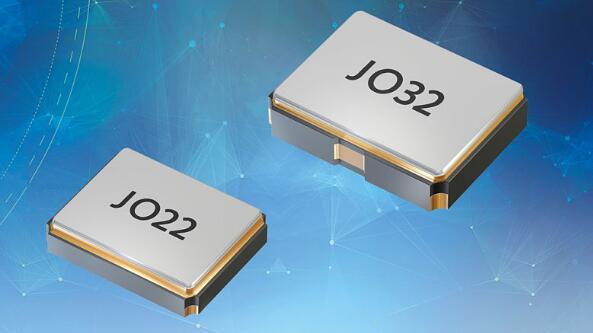

实时时钟(RTC)可确保在笔记本电脑,智能手机,电表和众多其他电子设备中进行准确的时间测量.在每个RTC的中心,通常有一个音叉石英晶体,其频率正好为32.768kHz.Jauch晶振公司最新开发的振荡器JO22/32.768千赫和JO32/32.768千赫尤其是对于这些应用程序.与基于音叉的振荡器不同,这些新的Jauch组件使用AT切割石英毛坯,因此具有明显优越的频率稳定性.
在-20℃~+70℃的温度范围内,可获得±25ppm的频率稳定性.在-40℃~+85℃的扩展温度范围内,±30ppm是可能的,即使在高达125℃的极端热量下,32.768K晶体振荡器也能可靠地产生所需的频率至±100ppm.就像去年推出的适用于MHz范围的JO22和JO32振荡器一样,用于32.768kHz的新型Jauch组件可在1.8V至3.3V的可变电源电压下工作.在此范围内,工作电压的变化不会产生负面影响关于频率稳定性.
振荡器JO22·32.768kHz·AT-cut电气特性:
-具有停止功能的贴片振荡器•2.5x2.0mm
-高达+125℃的高频稳定性
-可变电源电压1.8V~3.3V
-极低的电流消耗
-接缝密封的陶瓷/金属包装
|
类型 |
JO22晶振 |
|
|
频率 |
32.768kHz |
|
|
全部频率稳定* |
±25ppm~±100ppm(表1) |
|
|
电流消耗 |
见表2 |
|
|
电源电压VDC |
1.8V-10％~3.3V+10％可变 |
|
|
温度 |
-10℃~+70℃至-40℃~+125℃(表1) |
|
|
-55℃~+125℃ |
||
|
输出 |
上升和下降时间 |
典型值50ns/最大200ns |
|
最大负载 |
15pF |
|
|
当前最大 |
0.8毫安 |
|
|
最低水平 |
0.4伏 |
|
|
高水准 |
直流电-0.4V |
|
|
最大输出使能时间 |
10毫秒 |
|
|
最大输出禁用时间 |
1微秒 |
|
|
最长启动时间 |
10ms(当VDC>1.8V时为t0) |
|
|
待机功能 |
停 |
|
|
待机电流最大值 |
10µA(T1)/20µA(T2,T3) |
|
|
0.5xVDC时的对称性 |
最大45％~!55％(参考+25C) |
|
注意:上升时间:0.1VDC~0.9VDC/下降时间:0.9VDC~0.1VDC

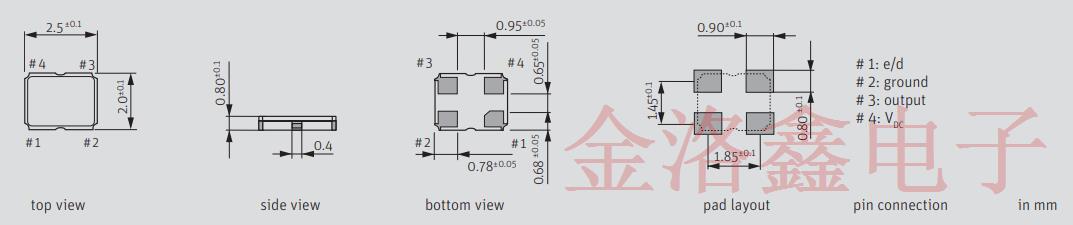

JO22晶振尺寸图
振荡器JO32·32.768kHz·AT-cut电气特性:
-具有停止功能的SMD振荡器
-3.2x2.5mm
-高达+125℃的高频稳定性
-可变电源电压1.8V~3.3V
-消耗电流极低密封陶瓷/金属封装
|
类型 |
JO32晶振 |
|
|
频率 |
32.768kHz |
|
|
全部频率稳定* |
±25ppm~±100ppm(表2) |
|
|
电流消耗 |
见表2 |
|
|
电源电压VDC |
1.8V-10％~3.3V+10％可变 |
|
|
温度 |
-10℃~+70℃至-40℃~+125℃(表1) |
|
|
-55℃~+125℃ |
||
|
输出 |
上升和下降时间 |
典型值50ns/最大200ns |
|
最大负载 |
15pF |
|
|
当前最大 |
0.8毫安 |
|
|
最低水平 |
0.4伏 |
|
|
高水准 |
直流电-0.4V |
|
|
最大输出使能时间 |
10毫秒 |
|
|
最大输出禁用时间 |
1微秒 |
|
|
最长启动时间 |
10ms(当VDC>1.8V时为t0) |
|
|
待机功能 |
停 |
|
|
待机电流最大值 |
10µA(T1)/20µA(T2,T3) |
|
|
0.5xVDC时的对称性 |
最大45％~55％(参考+25C) |
|
注意:上升时间:0.1VDC~0.9VDC/下降时间:0.9VDC~0.1VDC

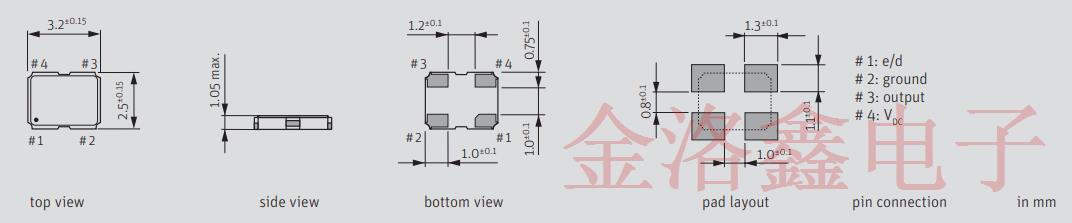

JO32晶振尺寸图
JO22/32.768kHz和JO32/32.768kHz具有LVCMOS兼容的输出信号,适合于操作标准逻辑电路.由于它们的超紧凑微型贴片晶振封装分别只有2.5mmx2.0mmx0.8mm和3.2mmx2.5mmx1.0mm,因此非常适合在各种应用中开发特别小的PCB和电路.该振荡器为100％无铅且符合RoHS和REACH要求.两种成分均符合冲突矿物法规.
