位于美国宾夕法尼亚州的Greenray Industries,Inc.是专业的石英晶体振荡器制造商,而且只专注于SPXO振荡器,TCXO振荡器,OCXO振荡器和VCXO振荡器的研发和生产.并且在此基础上拓展另外几种高可靠性的功能,加载到这些产品里面,例如有低相位噪声,紧密稳定性和低G灵敏度等,都是业界里比较受欢迎的几种性能.将这些性能结合到晶体振荡器里,可使产品发挥更大,更好,更稳定的作用.通常振荡器产品拥有这些性能,就属于比较高端的晶振了,而且相对成本会高一些,因此都是用于一些如电信网络,无线蜂窝,天文探测,航天航空,呼叫系统等高级的领域.
Greenray利用独特的石英晶振设计技术,致力于低相位噪声和在整个温度范围内具有严格的频率稳定性,并为通信和国防应用提供出色的长期特性.
低相位噪声的重要性:
相位噪声是信号频谱纯度的量度,对于许多系统和应用而言可能是至关重要的属性.相位噪声定义为在1Hz带宽内,从载波上移出的特定频率下的噪声功率,有源晶振的相位噪声会影响整个系统的性能.在通信系统中,发送器或接收器中本机振荡器的相位噪声会导致信号频谱扩展并泄漏到相邻通道中,从而引起噪声和干扰.数字系统会在时域中遭受抖动的相位噪声影响.抖动会影响数字调制质量,导致误码率增加.高性能雷达系统依赖于检测到来自目标的极其微弱的返回信号,并且这些信号很容易被接收器本地振荡器的相位噪声掩盖.选择合适的低相位噪声晶体振荡器对于确保整个系统和应用的性能以及可靠性至关重要.
型号 |
尺寸(mm) |
频率范围(MHz) |
相位噪声(dBc/Hz) |
相位噪声(dBc/Hz) |
相位噪声(dBc/Hz) |
|
|
|
@10Hz |
@1KHz |
@100KHz |

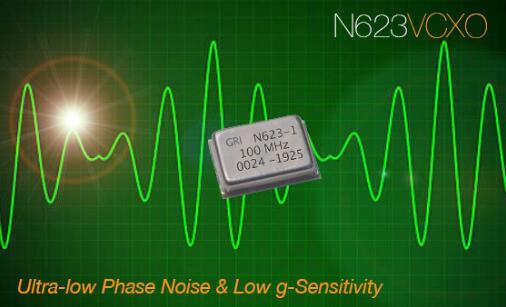

N623 |
9.1X14.2 |
100 |
-85 |
-140 |
-173 |
T1300 |
20.3X12.7 |
10-50 |
-100 |
-155 |
-162 |
YH1300 |
20.3X12.7 |
10-50 |
-100 |
-155 |
-158 |
YH1310 |
36.1X26.9 |
10-100 |
-125 |
-155 |
-158 |
YH1311 |
36.1X26.9 |
10-100 |
-125 |
-155 |
-158 |
YH1320 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
YH1321 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
YH1322 |
50.8X50.8 |
10至120 |
-125 |
-160 |
-165 |
YH1420 |
20.3X12.7 |
10-100 |
-110 |
-155 |
-158 |
YH1421 |
20.3X12.7 |
10-100 |
-110 |
-155 |
-158 |
YH1460 |
25.4x25.4 |
10-100 |
-125 |
-155 |
-160 |
YH1485 |
25.4x25.4 |
10-100 |
-130 |
-165 |
-176 |
YH1518 |
36.1x26.9 |
100-250 |
-90 |
-145 |
-160 |
ZT610 |
20.3X12.7 |
10-50 |
-105 |
-155 |
-163 |
什么是紧密稳定振荡器?
短期频率稳定性是频率随时间变化的度量(通常从<1秒到>10秒).较长时期(从一天到多年)的频率变化被称为老化.给定温度范围内的频率变化量是晶体振荡器的主要属性,通常以100%的制造单位测量.基本石英晶振在较宽的温度范围内(例如-40至+85℃)可以保持±20ppm的稳定性,而在较窄的范围内(例如0至+50℃)则可以保持±3ppm的稳定性.包括TCXO(温度补偿Xtal振荡器)和OCXO(烤箱控制Xtal振荡器)在内的高稳定性振荡器将大大提高频率稳定性能.
TCXO晶振在应用寿命期间可能经历的工作温度范围内进行频率补偿.OCXO旨在为石英晶体振荡器提供稳定的,烤箱控制的环境.将烤箱温度设置为足够高的温度,使其高于应用程序的工作温度范围,以使频率保持稳定,并且不受操作过程中外部温度变化的影响.振荡器的类型和选择将由许多因素决定,包括应用/系统性能参数,工作温度范围,工作环境和封装尺寸.
Greenray晶振利用独特的设计技术,可在整个温度范围内提供严格的频率稳定性,低相位噪声和低g灵敏度,并为通信和国防应用提供出色的长期特性.下面显示的温度稳定性规格是每种产品的”最佳”.对于任何给定的系统或应用,较低的额定单位可能是足够的,建议使用.
型号 |
尺寸(mm) |
频率范围(MHz) |
温度稳定性(ppm) |
老化(ppm/年) |
T52 |
5.0x3.2 |
10-50 |
±0.2 |
1 |
T53 |
5.0x3.2 |
10-50 |
±0.3 |
1 |
T57 |
5.0x3.2 |
10-50 |
±0.2 |
1 |
T70 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
T71 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
T72 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
T73 |
7.0x5.0 |
10-50 |
±0.1 |
1 |
T90 |
9.1x7.5 |
10-50 |
±0.3 |
1 |
T91 |
9.1x7.5 |
10-50 |
±0.3 |
1 |
T120 |
22.9x17.8 |
10-100 |
±0.5 |
1 |
T121 |
17.3x17.3 |
50-100 |
±0.5 |
1 |
T1215 |
9.1x7.5 |
10-800 |
±0.3 |
1 |
T1241 |
17.3x17.3 |
10-50 |
±0.1 |
0.5 |
YH1320 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
YH1321 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
YH1322 |
50.8x50.8 |
10至120 |
±0.1 |
1 |
YH1460 |
25.4x25.4 |
10-100 |
±0.3 |
±0.1 |
ZT600 |
29.2x25.4 |
10-125 |
±0.5 |
1 |
ZT601 |
29.2x25.4 |
10-500 |
±0.3 |
1 |

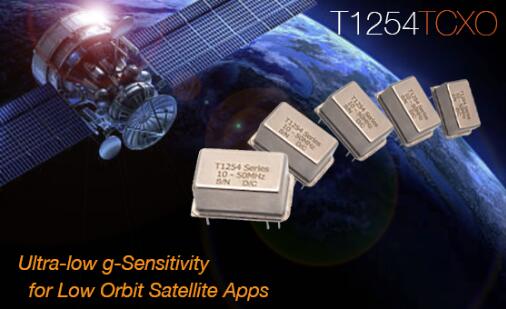

什么是低g灵敏度振荡器?
振荡器的”G灵敏度”是由于暴露于加速事件而导致频率变化的量度,通常用希腊字母gamma”Γ”表示.通常在特定的振动水平下评估Γ,但要注意的是,由于冲击脉冲或有时甚至是由于正常操作,也可能发生频移.如果振荡器在正常运行期间遭受任何程度的振动,则对频谱纯度(相位噪声)的影响可能会很大.无论振荡器的相位噪声有多低,振动下的相位噪声将主要由单元的G灵敏度确定.了解了贴片振荡器的G灵敏度,标称频率和所施加的振动水平,就可以计算出产生的相位噪声.计算将确定在预期振动水平下满足特定石英晶振相位噪声水平所需的G灵敏度.低G灵敏度振荡器在当今许多通信,航空航天和国防计划及应用中,作为稳定的参考源发挥着至关重要的作用.
型号 |
尺寸(mm) |
频率(MHz) |
温度稳定性ppm(-45-+85℃) |
G灵敏度(ppb/g) |
T1241 |
17.3x17.3 |
10-100 |
±0.5 |
<0.07 |
T1243 |
22.9x17.8 |
10-50 |
±2 |
<0.07 |
T1300 |
20.3x12.7 |
10-50 |
±2 |
<0.07 |
T1307 |
9.1x7.5 |
10-50 |
±1 |
<0.07 |
YH1300 |
20.3x12.7 |
10-50 |
±0.5 |
<0.07 |
美国Greenray晶振公司非常重视产品的开发和制造方面,创办不久后就成立了产品研发部门和团队,为不同的客户设计高性能,高可靠性的晶体振荡器.如客户有较特殊的要求,可以提供晶振定制服务,对以上产品感兴趣的客户,可以联系金洛鑫电子,我们将为你提供详细的产品资料,价格,交期等信息.
