生产振荡石英晶体用的是真的岩石晶体吗Q-SC32S0321060AAAF

返回列表 来源:金洛鑫 浏览:- 发布日期:2023-06-17 17:38:34【
分享到:

SiO–这是振荡石英晶体基本材料的化学名称,公式表明它只由两种元素组成:硅和氧。我们还找到了SiO2自然界中的晶体形式:如天然水晶。这里,问题出现了:真的水晶是用来生产石英振荡晶体的吗?

Header_Werden-immer-noch-richtige-Bergkristalle_EN-scaled

让我们仔细看看石英生产的第一步:真正的岩石晶体曾经形成石英晶体的基础。然而,为了经济地生产这些部件,需要高纯度的水晶。在石英生产的初期,使用的是真正的岩石晶体,因此,根据其纯度由人工检查和分类。然而,这种形式的水晶在自然界中很少出现。

人造石英生产

为了满足石英材料的质量要求,现在石英晶体是在所谓的“高压釜”中人工生产的。“高压釜根据水热合成原理工作”,我们的产品经理解释道。破碎的晶体碎片溶解在碱性溶剂中。因此,晶体可以受控的方式生长。“高压灭菌器是密封的,加热温度可达350°C至400°C,工作压力约为1500 bar”,我们的产品经理说,优势?人造晶体具有规则的二氧化硅晶格,这是高质量石英晶体的良好条件。

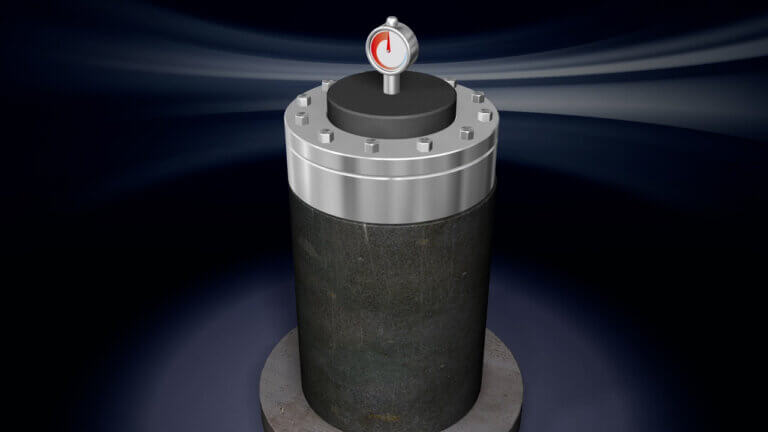

Autoklav-geschlossen-768x432

人造石英晶体是在高压釜中生产的

石英晶体是如何生长的

高压釜的下部,即压力容器,装有水、矿化剂添加剂和二氧化硅。所谓的“籽晶”被放置在上部。“在高压釜中,温度上升。它是从底部加热的,所以上下腔室之间有温差。溶解在较低区域的部分沉淀在晶种上。增长率由温度和压力决定,”产品经理描述道。根据这些数值,石英每天可以生长0.2至1毫米。增长越慢,结果它的质量越高。

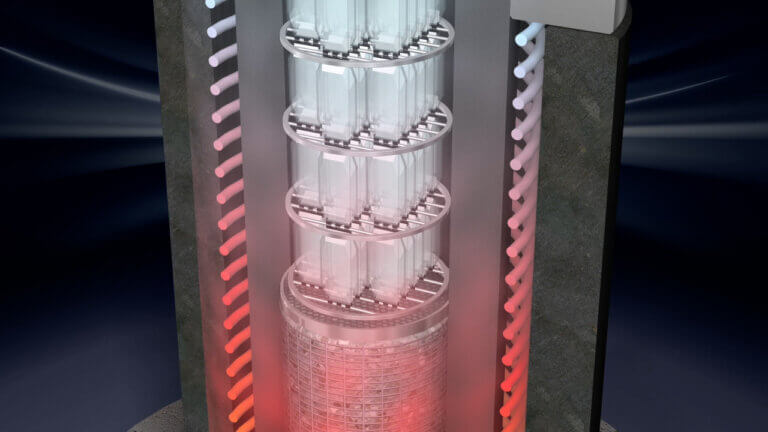

Autoklav_Hitze-und-Druck-768x432

高压釜从底部加热

大约40到80天后,“阿尔法”晶体就形成了,它甚至可以重达几公斤。在下一步中,从石英晶片上切割出单独的坯件。这里,必须考虑不同的切割角度。在此过程中,还会切下籽晶,并再次用于高压釜中的石英生产。

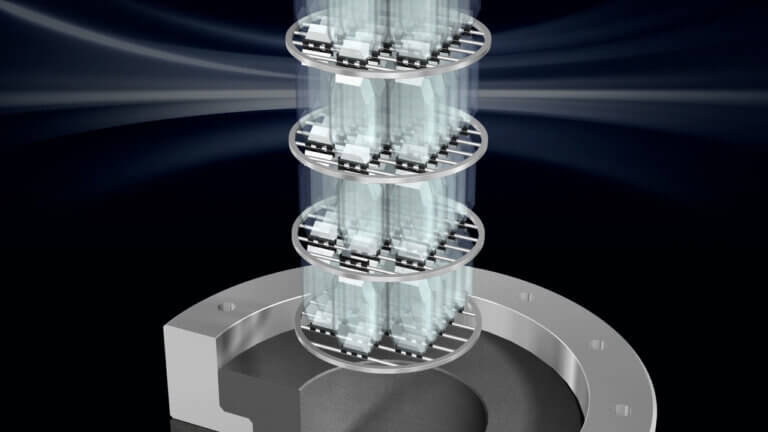

Autoklav_Quarzbl?cke-768x432

阿尔法晶体产生需要40到80天

以上就是生产石英晶体振荡器,石英晶体谐振器所用晶体材料的奥秘,下期给大家揭秘石英的生产过程哦!
