精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-11-12 14:50:12【
分享到:

精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

我们都知道日本的セイコーインスツル株式会社(精工晶振)是专门生产32.768K系列石英产品的,频率公差可以做到±5ppm,在普通的石英晶体里已经算是非常高的了,而且现在精工晶体的尺寸也做得非常小.2018年就已经推出了1.2×1.0×0.5mm超小超薄型谐振器,但目前市场上比较通用的小型晶体,1610mm封装的.精工品牌的这款Q-SC16S03220C5AAAF晶振,在海内外的知名度算是比较高的,而且使用的厂家也比较多,下面表格是精工频率组件产品部分的原厂编码,让大家了解一下.

Q-SPT7P032762070FF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SPT7P032761070FF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SPT7P032760570FF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SC32S03220C5AAE

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S03210C5AFE

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S03205C5ADE

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S0320570CADF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S0321070CAAF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S0322070AAAF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S03220C5AAAF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S03210C5AAFF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC32S03205C5AADF

SC-32S晶振

32.768kHz

(3.20mmx1.50mm)

Q-SC20S0322070CAAF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S0321070CAFF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S0320570CADF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

VT200F-6PF20PPM

VT-200-F晶振

32.768kHz

(1.88mmx6.00mm)

VT200F-12.5PF20PPM

VT-200-F晶振

32.768kHz

(1.88mmx6.00mm)

Q-SPT7P0327620C5GF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SPT7P0327610C5GF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SPT7P0327605C5GF

SSP-T7晶振

32.768kHz

(6.70mmx1.50mm)

Q-SC16S03220C5AAAF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC16S03210C5AAAF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC16S03205C5AAAF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC16S0322070CAAF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC16S0321070CAFF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC16S0320570CADF

SC-16S晶振

32.768kHz

(1.6mmx1.00mm)

Q-SC20S03220C5AAAF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S03210C5AAAF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S03205C5AAAF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S0322070CAAF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S0321070CAFF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SC20S0320570CADF

SC-20S晶振

32.768kHz

(2.05mmx1.20mm)

Q-SPT2S0327620C5DJ

SSP-T2A-F晶振

32.768kHz

精工晶体的品质这么高,许多人都对其精湛的工艺的感兴趣,接下来金洛鑫电子就为大家解读其中比较重要的一个步骤,那就是设计晶体的振荡电路

设计振荡电路时的注意事项:

励磁等级(或传动等级:DL)

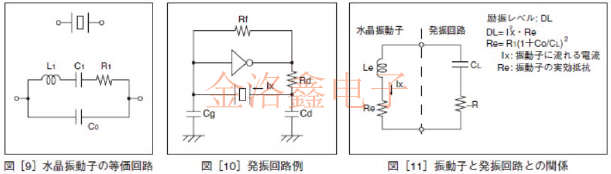

在谐振器的工作状态下,晶体单元的激励电平显示为功耗或电流电平(参见图[9],[10][11]).用过大的功率操作振动器可能会导致性能下降,例如频率不稳定或晶体片损坏.请在不超过绝对最大激励电平的范围内设计电路.

精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

振荡频率和负载容量(CL)

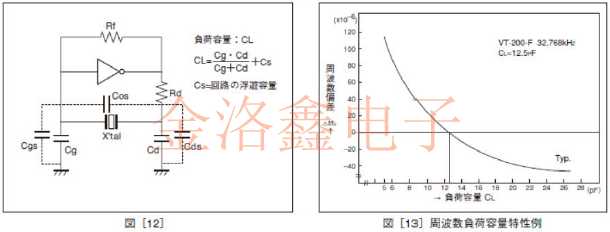

负载电容(CL)用于确定在振荡电路中使用石英晶体的条件,在振荡电路中,当从谐振器的两端观察振荡电路侧时,负载电容(CL)表示为有效串联等效电容.(见图[12]).振动器的频率根据振荡电路的负载容量而变化.为了获得期望的频率精度,需要使振荡电路和谐振器的负载容量匹配.确保使振荡器电路的负载容量与振荡器的负载容量匹配.

精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

振荡幅度

为了使振荡器在振荡电路中稳定振荡,电路的负电阻必须足够大于振荡器的等效串联电阻(振荡裕量大).建议振荡容限至少为谐振器等效串联电阻的5.振荡余量评估方法示例添加与谐振器串联的纯电阻Rx并检查振荡开始(停止).逐渐增加Rx的值,并将石英振荡器的有效电阻Re添加到开始(停止)振荡的最大电阻Rx,这是电路的近似负电阻.

负电阻|R|=Rx+Re

|-R|是最大等效串联电阻R1max5倍以上.*Re是振荡期间的有效电阻值

Re=R1(1+CO/CL)2

精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

频率温度特性的近似公式

ftem=B(T-Ti)2

B:次级温度系数

T:任意温度

Ti:顶点温度

精工晶体Q-SC16S03220C5AAAF振荡电路设计要领

频率温度特性示例:

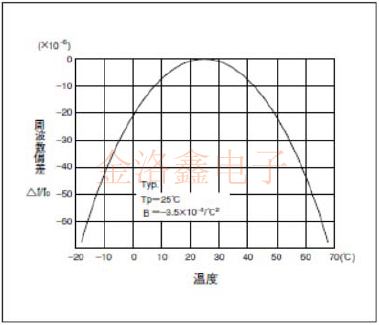

频率-温度特性音叉晶体的频率-温度特性呈负二次曲线,顶部为+25°C,如左图所示.随着温度范围变宽,频率变化量增加,因此有必要考虑使用的温度范围和所需的精度.
