石英晶体振荡器四个引脚的功能与作用
随着产品的功能越来越多,越来越强大,普通的石英晶体谐振器不能完全满足高端智能产品的要求,致使石英晶体振荡器被广泛的应用,在性能,温度特性和电气特性等较为有优势,有源晶振的脚位多数都是四个脚和六个脚的,四脚的比较多见,所以更具有多用途特性,接下来让我给大家讲下,有源晶振的四个引脚的功能和作用。
有源晶振有四个引脚,它的1号引脚通常芯片对应脚的地方会有一个黑点或者缺口,贴片晶振的比较难认,需小心辨认缺口。不行的话就做个小实验,4脚只要有电压输入3脚就会有振荡输出了,用示波器可看到。

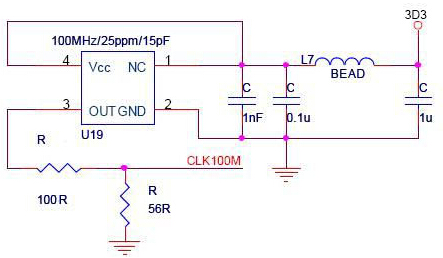

4个引脚的定义为(逆时针方向):
1:NC=Not Connected=不连接=空脚;
2:接地;(与芯片外壳接通)
3:振荡信号输出;
4:VCC,通常为5V左右。
在接有源晶振的时候遇到过芯片很热的问题,只要一通电源温度很快上升。总结了下,这种芯片发热主要有两个可能的问题:
1、引脚间短路。特别是有源SMD晶振,它的四个焊点离芯片金属外壳比较近,稍有马虎就会把两个焊点通过外壳短接,特别是2和4脚短接。
2、引脚接反。贴片的引脚不是很好辨认,所以如果是贴片的有源晶振,没有出现1所说的问题,那么十有八九是引脚接反了。不用测了,直接旋转180度重焊。
在电子学上,通常将含有晶体管元件的电路称作“有源电路”(如有源音箱、有源滤波器等),而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型,无源晶振与有源晶振的英文名称不同,无源晶振为crystal(晶体),而有源晶振则叫做oscillator(振荡器)。无源晶振是有2个引脚的无极性元件,需要借助于时钟电路才能产生振荡信号,自身无法振荡起来,所以“无源晶振”这个说法并不准确;有源晶振有4只引脚,是一个完整的振荡器,其中除了石英晶振外,还有晶体管和阻容元件,因此体积较大。
有源晶振是一个完整的石英晶体振荡器,它由石英晶体、晶体管以及阻容元件组成。对外是一个方方的有四个引脚的一个元件。跟无源晶振比,他的信号比较稳定,而且根据外围电路不同它的电平是可调的,常用与要求比较高的场合。
