日本电波NT1612AJA温补振荡器新品速递附赠系列原代码
日本电波NT1612AJA温补振荡器新品速递附赠系列原代码
不知不常见又到了一年之中最后一个季度,今年日本电波工业株式会社(NDK晶振)给我们带来了,非常多的惊喜,开发和更新了多款石英晶体或晶体振荡器产品,其中以温度补偿晶体振荡器比较多.我们都知道温补晶振是一种极其高端的频率组件,它具有特殊的温度补偿功能,想必也不用我多说了.研发这种温补振荡器并不稀奇,但是可以做到1.6×1.2mm这么小尺寸的,在整个业界里并不多见,但是日本电波公司做到了.

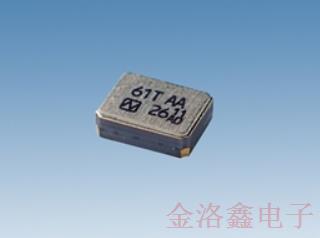

就在上周NDK晶振公司公布了这款超小型,超薄型的NT1612AJA晶振产品,主要面向的客户群体有智能手机/手机,无线模块,GPS/GNSS模块,第五代,Wi-Fi6(IEEE802.11ax)和SONET/SDH等领域.而且加载了具有超低相位噪声特性和E/D功能的高精度GPS,无论是从体积,性能,功能,作用方面都算是升级版的,接下来由金洛鑫电子带大家来了解一下,这颗高性能的NT1612AJA温补晶振产品,以及其他TCXO系列的原厂代码参考.
NT1612AJA晶振特性:
具有超低相位噪声的特性.(-168dBc/Hz@100kHzoffset,26MHz)
为对应低电源电压的TCXO振荡器产品.(可对应DC+1.68Vto+3.63V.标准规格:+1.8V)
高度:最高0.55mm、体积:0.0011cm3、重量:0.004g,超小型、量轻.
带有Enable/Disable(Stand-by)功能.
表面贴片型产品.(可对应回流焊)
无铅产品.满足无铅焊接的回流温度曲线要求
■规格
|
项目型号 |
NT1612AJA |
||
|
标称频率范围(MHz) |
26~52 |
||
|
标准频率(MHz) |
26 |
52 |
|
|
电源电压[VCC](V) |
+1.8V |
||
|
负载阻抗 |
10kΩ//10pF |
||
|
电流消耗 |
启用(毫安) |
Max.2.5 |
Max.3.0 |
|
禁用(μA) |
Max.4.0 |
||
|
输出电压 |
Min.0.8V(p-p)(DCCoupling*1) |
||
|
频率/温度特性 |
Max.±0.5×10–6 |
||
|
工作温度范围(摄氏度) |
–30~+85 |
||
|
储存温度范围(摄氏度) |
–40~+85 |
||
|
频率/电压系数 |
Max.±0.1×10–6/+1.8V±5% |
||
|
频率/负载系数 |
Max.±0.1×10–6/(10kΩ//10pF)±10% |
||
|
长期频率稳定性 |
Max.±1.0×10–6/year |
||
|
启用/禁用功能 |
Enable:80%VCCtoVCC, Disable:0Vto20%VCC |
||
|
规格号 |
NSC5228A |
NSC5228B |
|
•频率设置条件:频率设置为常温(+25±2°C).
*1.该温补晶体振荡器中未嵌入直流截止电容器.将直流截止电容器(1,000pF)连接到振荡器的输出端子.
■外型尺寸/相位噪声特性
订购产品时,请指定贴片晶振型号名称,频率和规格编号.
|
NT2016SA-26.000000MHZ-NBG2 |
NT2016SA晶振 |
26MHz |
(2.00mmx1.60mm) |
|
NT3225SA-13.000000MHZ |
NT3225SA晶振 |
13MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.680000MHZ |
NT3225SA晶振 |
19.68MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT2016SA-16.368000MHZ-NTG1 |
NT2016SA晶振 |
16.368MHz |
(2.00mmx1.60mm) |
|
NT3225SA-19.200000MHZ |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.2M-DJA3002B |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT2520SA-26.000000MHZ-A1 |
NT2520SA晶振 |
26MHz |
(2.50mmx2.00mm) |
|
NT3225SA-26.000000MHZ-G5 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ-G7 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-26.000000MHZ-G8 |
NT3225SA晶振 |
26MHz |
(3.20mmx2.50mm) |
|
NT3225SA-19.200000MHZ-T3 |
NT3225SA晶振 |
19.2MHz |
(3.20mmx2.50mm) |
|
NT3225SA-52.000000MHZ-S1 |
NT3225SA晶振 |
52MHz |
(3.20mmx2.50mm) |
