MIL-PRF-55310QPL是体现一颗晶体或振荡器是否达到极高性能要求的检验标准之一,通过是应用到国防设备,军事产品上的元器件,才需要符合这项标准.因此,全球范围内可以供应此类石英晶体振荡器产品的厂家并不多,美国MtronPTI晶振公司是为数不多的一家品牌,并且与国防部,航空部有合作,随着现在智能和科技型产品的功能要求越来越高,MIL-PRF-55310QPL标准晶振也开始商业化,不单单是供给国家部门,一些有此需要的大公司,也正在向MtronPTI采购,接下来让金洛鑫电子为大家详细的介绍,什么是MIL-PRF-55310QPL标准晶振,它的电气特性,特征优势和使用条例等内容.
晶体,1类石英晶体振荡器(CRYSTALOSCILLATOR(XO)),通过100MHz的450kHz,密封,低电压CMOS此规范已被国防部所有部门和机构批准使用.购买此处描述的产品的要求应包括本规范和MIL-PRF-55310.
英寸 |
mm |
英寸 |
mm |
.001 |
0.02 |
.043 |
1.09 |
.003 |
0.07 |
.100 |
2.54 |
.005 |
0.13 |
.145 |
3.68 |
.006 |
0.15 |
.200 |
5.08 |
.008 |
0.20 |
.350 |
8.89 |
.010 |
0.25 |
.378 |
9.60 |
.018 |
0.46 |
.550 |
13.97 |
注释:
1. 尺寸以英寸为单位.
2. 公制当量仅用于一般信息.
3. 除非另有规定,三位小数的公差为0.005(0.13mm),两位小数的公差为0.02(0.5mm).
要求:

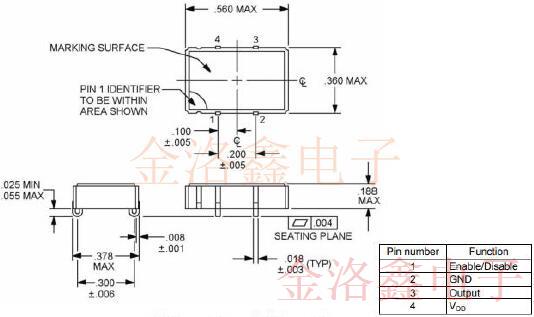

接口和物理尺寸:见图1.
安装:参见图1.
焊盘:参见图1.
密封:按照MIL-PRF-55310密封,最大泄漏率为5×10-8大气压立方厘米/秒
重量:最多3克.
振荡器:满足此处和MIL-PRF-55310中规定的所有2类要求和验证测试的2类或任何1类或3类石英晶体振荡器.
校准:制造商校准.
筛选:根据适用的MIL-PRF-55310,产品等级B或S.温度:
操作:见表一
储存:-62℃至+125℃
负载测试电路:见图2.
输出波形:对称方波,3.3伏互补金属氧化物半导体逻辑兼容(见图3).
指定互补金属氧化物半导体的输出逻辑电压电平(见图3):
逻辑1:至少90%的VDD.
逻辑0:VDD的10%,最高.
上升和下降时间:(见表一)应在10%和90%峰峰值输出电压水平下进行测量,峰峰值输
定义为1级-0级(见图3).
占空比:见表一和图3.
电源电压:+3.3伏直流电10%.
输入电流:在指定的电源电压下(见表一).
启用/禁用:
输出禁用(高阻抗):引脚1输入≤0.3V直流.
输出有效:引脚1输入≥2.0V直流或开路.
输出频率:采集时指定的频率(见表一).
参考温度下的初始精度(装运后最长30天):见表一
表I.破折号和操作特性:
破折号 |
频率 |
电流 |
脉冲特性 |
精度在+23°C±1°C |
|
|
|
|
下降时间(最大)3/ |
占空比 |
|
|
|
|
|||
01 |
450kHzto14.999MHz |
8mA |
10ns |
45%to55% |
±15ppm |
04 |
450kHzto14.999MHz |
8mA |
10ns |
45%to55% |
±25ppm |
11 |
15.000MHzto29.999MHz |
10mA |
10ns |
45%to55% |
±15ppm |
14 |
15.000MHzto29.999MHz |
10mA |
10ns |
45%to55% |
±25ppm |
21 |
30.000MHzto59.999MHz |
20mA |
5ns |
40%to60% |
±15ppm |
24 |
30.000MHzto59.999MHz |
20mA |
5ns |
40%to60% |
±25ppm |
31 |
60.000MHzto85.000MHz |
30mA |
3ns |
40%to60% |
±15ppm |
34 |
60.000MHzto85.000MHz |
30mA |
3ns |
40%to60% |
±25ppm |
41 |
85.000MHzto100.00MHz |
30mA |
3ns |
40%to60% |
±15ppm |
44 |
85.000MHzto100.00MHz |
30mA |
3ns |
40%to60% |
±25ppm |
1/温度范围A仅适用于产品B级石英晶体振荡器.
2/空载条件下的最大输入电流.
3/见图3.
频率-温度容差(半个温度周期,参考在开始测试之前,在+23°C±1°C时测得的频率):参见表I.在指定工作温度下以十等间隔递增进行的测量范围.1/频率电压公差:电源电压变化±10%时,最大值为±4ppm.在参考温度和工作温度范围端点处进行的测量.
频率老化:晶振应在+70°C±0.2°C下进行测量,间隔至少不超过72小时,至少连续30天.
每年±10ppm,最大值
每30天±1.5ppm.
每90天±3ppm.
端子强度:MIL-STD-202的方法211,测试条件A.
施加的力:每个端子8盎司.
频率环境公差:不适用.
1/为了将该设备转换为MIL-PRF-55310,“频率稳定性与温度”已更名为“频率温度容差”.除频率测量应参考在+23°C±1°C(fref)下测得的石英振荡器频率而不是标称频率(fnom).

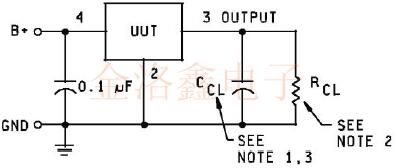

图2.负载测试电路.
注释:
1. 对于CCL=15pF5%.
2. 对于RCL=10kω±5%.
3. CCL包括示波器电容.

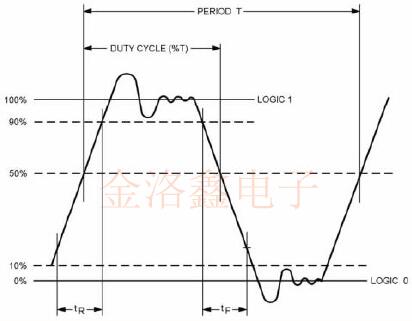

图3.波形
正弦振动:符合MIL-PRF-55310和MIL-STD-202的方法204.
非操作:测试条件D.
操作:不需要.
环境压力:
非工作状态:符合MIL-PRF-55310.
操作:MIL-STD-202的方法105,测试条件C.
曝光时间:5分钟.
回流焊:在+230°C±10°C的温度下对石英晶振设备进行15秒钟的回流焊不会降低性能.零件号或标识号(PIN):由“M”前缀,规格表编号,破折号和代码组成字母和数字.
所有合作MIL-PRF-55310标准晶体和振荡器的生产厂家,都应当严格按照以上条件和事项操作,正常的使用该类晶振,才能使产品的性能更稳定,使用寿命更长久.金洛鑫电子是深圳专业的晶振供应商和生产商,我们不仅提供产品,同时也积极也为每一位用户提供合适的石英晶振应用方案,和解决处理方法,十几年的企业信誉,我们一向以诚信经营,只为让客户满意!
