Vectron高频超低抖动VSCO压控声表振荡器详情书

属于频率控制元器件的电子元件有很多种,其中石英晶体振荡器模块下,还分为SPXO,TCXO,VCXO,VC-TCXO,OCXO,差分振荡器,以及一种特殊的VSCO.VSCO指的是电压控制声表面波振荡器,想必大家一定觉得,这种振荡器听起来有点复杂,事实确实也如此,这是非常特殊的一种有源晶振,拥有电压控制功能的同时,还可以过滤干扰的杂波,这是任何一种其他振荡器所没有的特性.下面给大家介绍一个典型的VSCO例子,美国Vectron晶振公司自主研发生产的VS-800,属于压控声表振荡器类型的.

Vectron高频超低抖动VSCO压控声表振荡器详情书

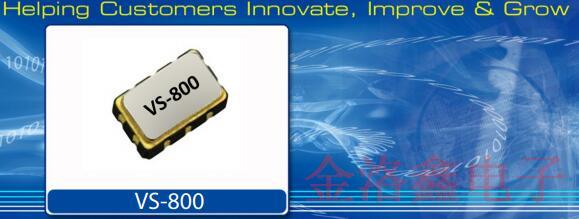

VS-800压控SAW振荡器(VCSO)的尺寸为5.0x3.2x1.8mm,能够在12kHz20MHz的偏移带宽上实现6fs-rms的抖动性能.该产品非常适合新兴的光传输网络,支持需要低抖动高频参考时钟的高速转换器.是电压控制的SAW振荡器,以内部SAW谐振器的基本频率工作.SAW Resonator是一种高Q石英器件,可使该电路在较宽的工作温度范围内实现超低相位抖动性能.内部乘法器电流用于1.6GHz以上的输出频率.振荡器装在密封的无铅贴片晶振封装中,并提供在卷带包装上.它具有一个输出启用功能,该功能提供了以下条件:输出启用,或输出禁用.

产品

VS-800

类型

VCSO

频率范围

800MHz3.2GHz

尺寸

5.0x3.2x1.8毫米

输出量

差分或单端正弦波

RMS相位抖动

6fsrms

供应

3.3

特征:

频率范围:800MHz3.2GHz

超低抖动:通常为6fsecrms12kHz20MHz(fN:1.56897GHz,DIFF1x)

包装:5.0x3.2x1.8mm

输出:差分或单端正弦波

供电电压:3.3V

输出启用/禁用(OE/OD)

应用范围:

光学传输网络(200G/400G/1.2T)

高速数据转换器(ADC/DAC)

Hi-Rel军事

测试与量测

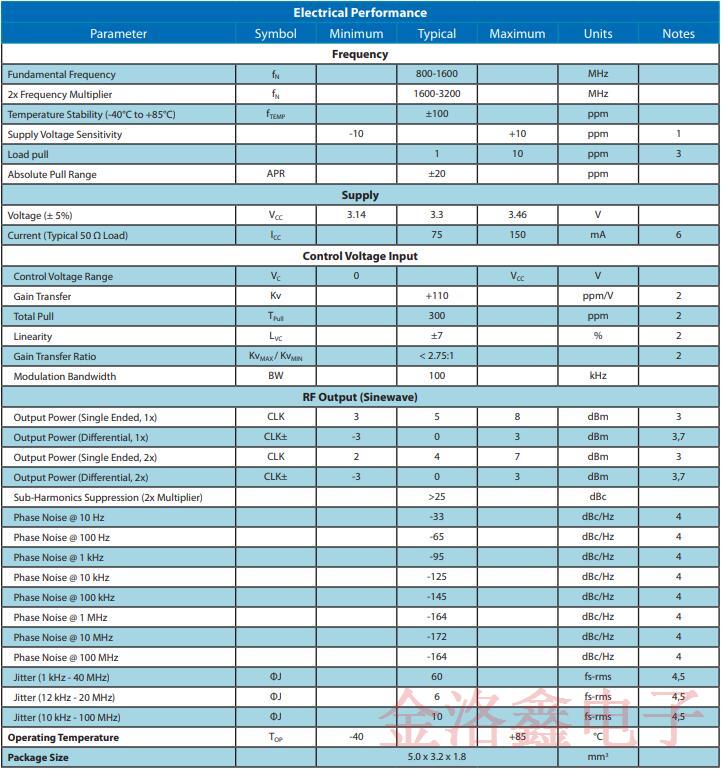

Vectron高频超低抖动VSCO压控声表振荡器详情书

1. VCC:3.3V±5

2. VC:0VVCC

3. VSWR1.5:1时的负载阻抗50Ohm

4. 对于1.56897GHz载波频率,DIFF1X输出配置,对于其他晶振输出频率,可以使用以下方法估算相位噪声值:L(fout,f偏移)=L(1569MHz,f偏移)+20log10(fout[MHz]1569MHz).

5.VCC焊盘附近放置1µF,10nF旁路电容.

6.最大电流消耗取决于输出配置

7.测量的单端输出功率,其他输出端接至50Ohm

Vectron高频超低抖动VSCO压控声表振荡器详情书

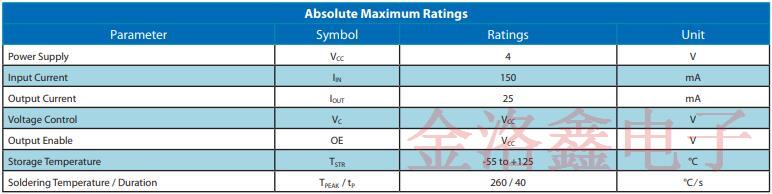

超过绝对最大额定值的应力可能会永久损坏设备.同样,长时间暴露于这些绝对最大值可能会对设备可靠性产生不利影响.除本数据表中操作部分所述的内容外,在上述任何其他条件下均不暗含功能性操作.尽管Vectron晶振公司已为VS-800设计了ESD保护电路,但在处理和安装时仍应采取适当的预防措施.VI使用人体模型(HBM),带电设备模型(CDM)和机器模型(MM)进行ESD敏感性测试和设计保护评价.

Vectron高频超低抖动VSCO压控声表振荡器详情书

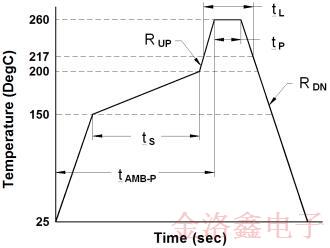

推荐的回流曲线

石英晶振器件已符合无铅组装的JEDEC标准.列出的温度和时间间隔基于无铅小物体的要求.温度是指在包装体表面测量的包装顶侧.VS-800器件是气密密封的,因此不会出现水洗问题.端子电镀:化学镀Au>1.50µm,化学镀Ni>1.90µm.

Vectron高频超低抖动VSCO压控声表振荡器详情书

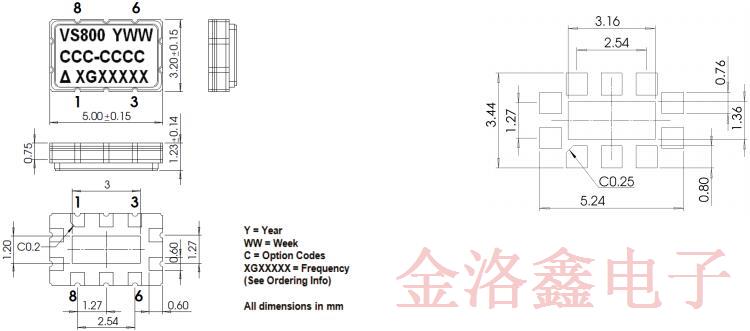

外形图和焊盘布局

这颗VS-800压控声表面晶体振荡器的封装也是非常特殊的,常规的石英晶振大部分都是四个脚位焊盘的,或者是六个焊脚,但是这颗VS-800却拥有十个焊脚,不仅在整个行业里都少见,甚至已经是最多的一种脚位了.如果你认为金洛鑫电子整理的资料不够详细,欢迎到官网上留言http://www.quartzcrystal.cn/,把你想要咨询的问题提出来,我们将专业为你完善的回答,提供正确的答案.
