FCD-Tech高稳定数字补偿TCXO振荡器产品应用与电气特性

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-12-11 13:37:30【
分享到:

FCD-Tech高稳定数字补偿TCXO振荡器产品应用与电气特性

如今的电子智能产品大多数都是比较小轻薄的,方便携带是一大重要卖点,相应的对各类电子零件的要求也更高了,荷兰的FCD-Tech晶振公司是专门生产晶体和振荡器的制造商,这种元器件是许多产品内部都会用到的,而且起到关键性的作用.为了跟上时代和科技的发展,FCD-Tech公司坚持自主研发,创新发展的道路,近期他们开发的一款数字补偿型的温补晶体振荡器面世了,较适用于现在热闹的5G基站和其他5G设备.具有较高的频率稳定性,可靠性,能使信号传输接收正常,抵抗恶劣的环境,在极端的周围也能保持稳定的功能.

FBT0503是微型高稳定性SMD TCXO,尺寸为5x3.2x1.9mm.输出选项:削波正弦波或HCMOS.这款微型SMDTCXO具有低相位噪声,有多种选择.为了在-40+85的温度范围内保持出色的温度稳定性(直到+/-0.1ppm),TCXO温补晶振使用数字补偿(有多种可选的稳定性选项-请参见数据表).FBT050312KHz5MHz范围内具有13ps的低相位噪声电平和低RMS抖动(通过E5052B).电源电压为3.3V.

FCD-Tech高稳定数字补偿TCXO振荡器产品应用与电气特性

应用范围:基站,仪器,合成器,SDH/SONET,医疗电子

特征:

小型封装的高稳定性SMDTCXO(5032)

出色的温度稳定性(数字补偿的TCXO)

输出:削波正弦波或HCMOS

低相位噪声TCXO晶振,RMS抖动

温度范围广

频率范围:1040MHz

微型高稳定性SMDTCXO-削波正弦波或LVCMOS

订购代码:

型号

输出水平

电源电压

工作温度

稳定性

调谐

频率(MHz)

FBT0503

C:正弦波

H:HCMOS

3:3.3Vdc

C:20~+70

I:40~+85

507:0.5ppm

207:0.2ppm

107:0.1ppm

508:0.05ppm

N:不调谐

A:5ppm

B:7ppm

C:12ppm

频率(MHz)

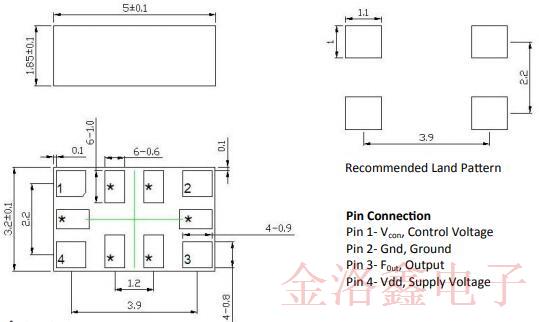

封装尺寸图:

FCD-Tech高稳定数字补偿TCXO振荡器产品应用与电气特性

注意:

1.“*”的引脚用于工厂测试

2.如果不使用Vcon,保持引脚1不连接.

FCD-Tech高稳定数字补偿TCXO振荡器产品应用与电气特性

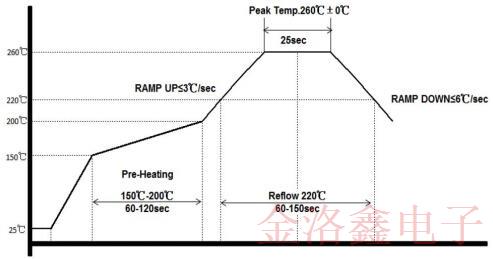

红外回流曲线

建议红外回流:

器件采用无铅环氧树脂制造,可以经受图中所示的标准无铅红外回流条件.

这颗超高性能的TCXO振荡器已开始投入到市场,在通讯和网络应用领域得到广泛的使用,以上参数是FBT0503系列的标准规格,如有其他特殊的要求,可联系金洛鑫电子0755-27837162,我们将为你与原厂协商,提供近乎完美的产品方案.每一位客户的支持和信任,就是每一位金洛鑫人工作的动力,细心的服务,原厂原装的正品,你值得拥有!
