石英生产过程：从石英块到石英坯CX2520DB16000D0GEJCC
上周给大家介绍的主题:生产振荡石英晶体用的是真的岩石晶体吗？涵盖了这些小钟表生产的最初阶段。知道了石英晶体所用的石英是在高压灭菌器中人工培育的，重量可达几公斤。然而，从这一点来看，我们距离最终将被放置在盘子上的微小组件还有几个生产阶段。我们是如何完成的呢?
从石英块到石英晶片
首先，该块的参考平面Z是表面-地面。研磨后，石英块的Z平面被精确定义，并且该块可以被进一步加工。 现在，所谓的石英晶片从该块上切割下来。锯切的方向是沿着X轴。种子也被切掉了。我们回忆:这是再利用培养合成石英。
从石英块上切割出石英晶片
从石英晶片到石英毛坯

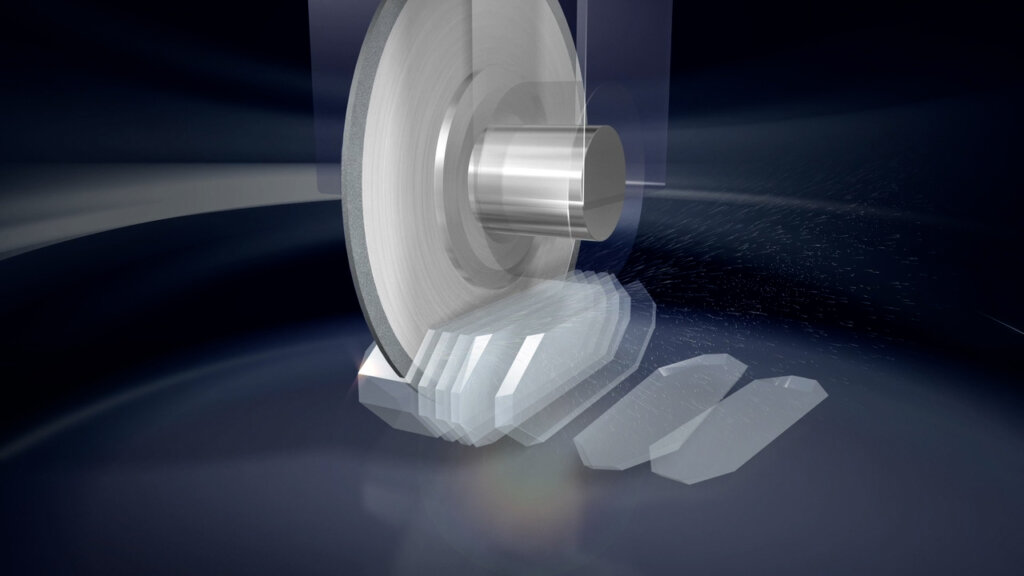

现在，从晶片上切下小的水晶坯。此处所需的切割角度为35 °,也称为“AT切割”。后面可以详细跟大家解说为什么这个特殊的切割角度很重要。
然后以平面平行的方式研磨石英坯件，直到达到所需的厚度。这取决于空白在过程结束时应该具有的频率。该生产阶段的目标频率通常略低于最终目标频率。现在将叶状坯件切割成原始坯件，并再次进行研磨。

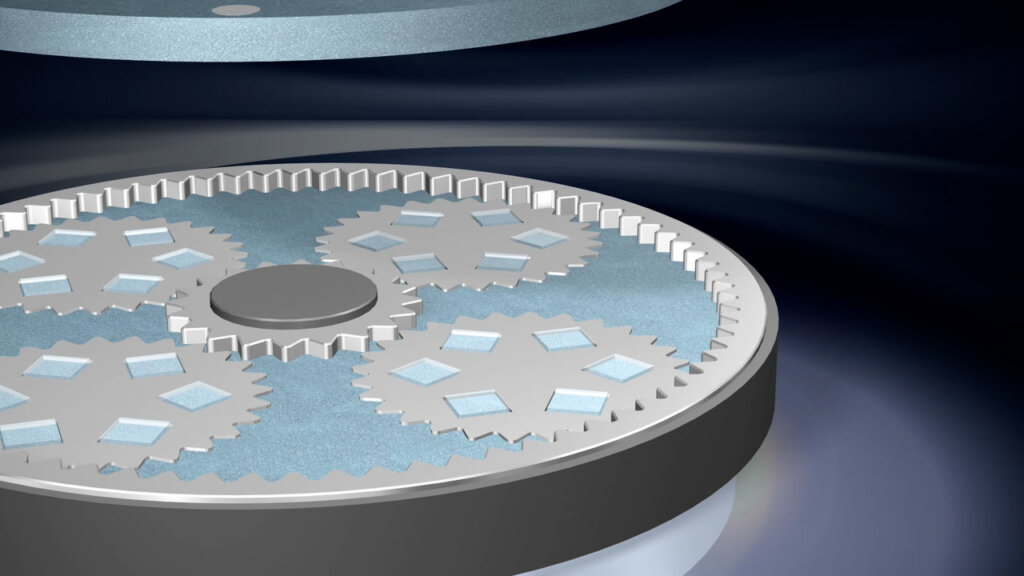

坯料被研磨，直到达到所需的厚度
下一个加工阶段称为“倒角”。一旦完成，石英坯的横截面就成了垫子的形状。然而，视觉效果不是该工艺的原因，至少不是直接原因:一方面，这种形状使得更容易安装在支架系统中，另一方面，坯料的振动面积减小。这避免了寄生谐振。

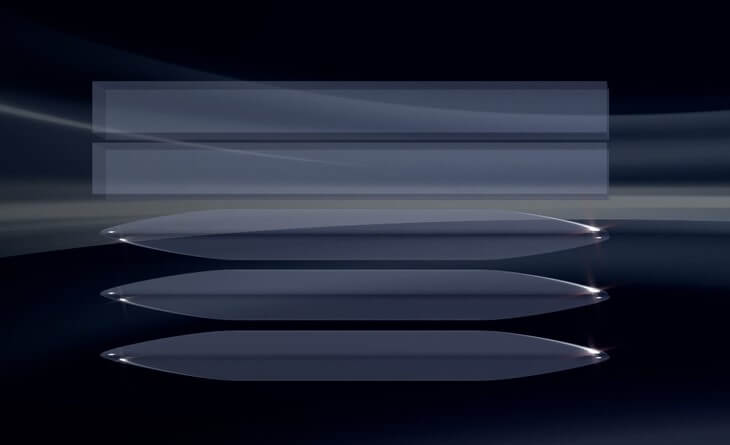

在斜切之后，坯料具有垫子的形状
连接电极
在下一篇文章中，我们将仔细看看最后的阶段:从组装到最终产品——石英制造过程的最后阶段。
