Cardinal品牌CPPC7L-A3BP-27.0TS振荡器时钟抖动性报告
Cardinal品牌CPPC7L-A3BP-27.0TS振荡器时钟抖动性报告
Cardinal Components公司是一家位于美国弗吉尼亚州的频率组件制造商,专业量产各种低功耗,低时钟抖动的晶体振荡器,对各大生产厂家来说,Cardinal晶振这个品牌,是优质的频率元件供应商,Cardinal涉及的产品领域只有频率元件,分别有水晶振动子,石英晶体振荡器,TCXO晶振,VCXO晶振,OCXO晶振,可编程振荡器,可编程温补晶振,可编程压控晶振等系列.以各种类型的振荡器为主,输出逻辑有CMOS,HCMOS,LVCMOS,LSTTL,LVPECL,LVDS等可选择.
在过去的几年中,频率抖动已成为一种流行的术语,它定义了频率源的短期稳定性.晶体控制时钟振荡器通常是任何数字通信系统的心脏.过多的时钟抖动会增加通信系统中的误码率(BER).为了在任何系统中获得最佳的短期稳定性,它必须从振荡器开始,所有其他信号处理只会增加不稳定性.系统时钟的短期稳定性通常约占抖动预算的10％.
晶体控制时钟中的频率不稳定性是所生成信号的意外调制.意外调制是由于有源晶振在振荡器级和缓冲级中产生的噪声,晶体噪声以及由电源传导到振荡器中的噪声引起的.晶体时钟可以在振荡器谐振器的负载带宽内的任何频率下振荡.尽管晶体谐振器的带宽非常窄,但振荡器产生的信号确实存在一些不稳定.
频率短期稳定性的测量和表示有几种不同的方式.在频域中,以频谱分析仪测得的失调频率以dBc/Hz为单位指定单边带相位噪声.在时域中,艾伦方差被指定为在由频率计数器测量的定义的测量时间内输出频率的变化除以输出频率.此外,在时域中,频率抖动以示波器测量的皮秒为单位.本文将介绍频率抖动测量技术和测试结果.
[频率抖动测量]
如图1所示,在示波器上观察输出信号,并以秒测量时钟抖动的分数测量信号周期的偏差量.它定义为输出过渡与理想位置之间的偏差.可以以不同的方式进行测量.
周期抖动:最流行的贴片振荡器测量方法是测量连续的非相邻时钟沿之间的周期之差.本文将显示使用此方法的测量结果.
[设计注意事项]
在对时钟抖动敏感的电路中使用时钟振荡器时,系统设计人员必须考虑几个因素.时钟信号中存在两种类型的抖动.一种是随机抖动,另一种是由非随机事件引起的抖动.振荡器的制造商应负责产生由杂散内部频率引起的内部随机噪声和内部调制.系统或板级制造商必须将接地系统和电源总线上出现的随机噪声和杂散频率降至最低.几个基本的设计功能可以极大地减少引入噪声的机会,该噪声会无意中调制时钟振荡器.
•确保有足够的单个接地平面,以防止接地反弹和寄生振荡.
•由于具有1纳秒上升和下降时间的100MHz时钟会很好地在微波区域产生奇次谐波频率,因此出色的RF和微波电源线旁路非常重要.建议在振荡器输入电源引线上并联一个最小4.7uF和一个0.01uF的旁路.
•从石英晶体振荡器到负载的信号线必须短且电感低.如果信号线上存在电感,由于对地的杂散电容,这将在输出波形上引起振铃.
•电源总线应无系统杂散信号,稳压器噪声和纹波.
•确保正确装入时钟,并且没有将杂散信号反射回时钟输出.输出波形必须具有清晰的上升沿和下降沿.
[抖动测试装置和方法]
进行抖动测量时,必须考虑几个因素:
•使用带有高速时钟抖动分析软件的高性能,宽带示波器.
•对于+/-4或附近的峰到峰测量sigma,最大化测量值的数量(大于25,000).
•使用8GS/秒的示波器采样率来捕获前沿的多个样本.
•使用设计合理且时钟负载适当的测试治具,以保持信号边缘的清洁度.
•被测振荡器必须使用低噪声电源.建议在OSC石英贴片振荡器旁边的电源线上并联使用一个4.7uF电容器和一个0.01uF电容器.

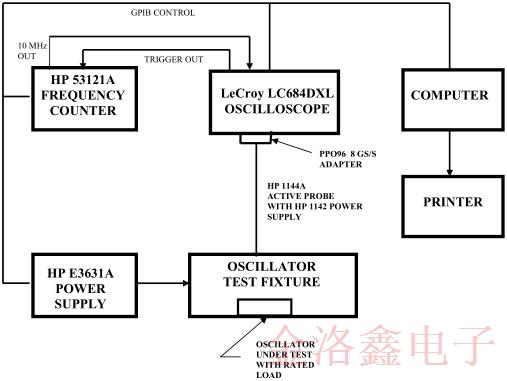

图1.抖动测量框图
现场可编程振荡器的抖动测试结果

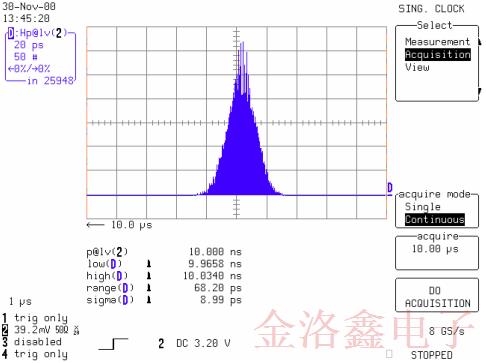

典型的示波器屏幕如图2所示.此演示显示了正常的高斯形状分布,仅显示了随机抖动.在这种情况下,sigma的值是RMS抖动,范围是峰峰值抖动.
图2.典型的示波器屏幕
|
