Crystek Corporation公司4800MHz压控振荡器采购指导

返回列表 来源:金洛鑫 浏览:- 发布日期:2020-04-29 11:16:50【
分享到:

Crystek Corporation公司4800MHz压控振荡器采购指导

VCXO是电压控制晶体振荡器的英文简称,顾名思义就是拥有电压控制功能的一种频率元器件,是目前比较常用的一种有源器件,因为有较大的需求量,世界范围内许多从事晶振生产和销售的工厂或企业,都会开发和制造VCXO振荡器系列产品.Crystek Corporation公司是美国名列前茅的一家频率控制元器件制造商,VCXO系列是其主打产品,近期Crystek晶振公司新发布了一款拥有超高频率4800.000MHz的电压控制振荡器,以下内容是关于该系列的介绍,以及采购的参数向导.

Crystek Corporation公司4800MHz压控振荡器采购指导

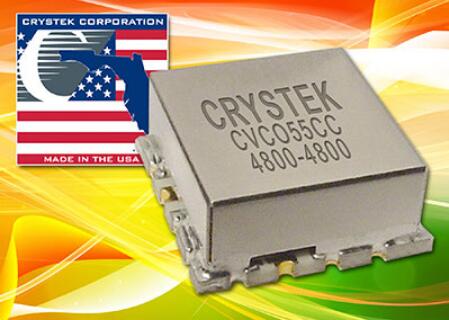

总部位于美国佛罗里达州迈尔斯堡Crystek晶振公司,近期发布了一款CVCO55CC-4800-4800VCO(电压控制振荡器)4800MHz下工作,控制电压范围为0.5V4.5V.VCO具有-102dBc/Hz@10kHz偏移,并具有出色的线性度.输出功率通常为+4dBm.

型号CVCO55CC-4800-4800在美国设计制造,采用行业标准的0.5x0.5英寸SMD晶振封装.输入电压为5V,典型电流消耗为30mA.上拉和下推分别最小化到4MHz1MHz/V.二次谐波抑制通常为-15dBc.CVCO55CC-4800-4800非常适合在数字无线电设备,固定无线接入,卫星通信系统和基站等应用中使用.

规格参数表:

性能规格

MIN

TYP

MAX

UNITS

较低的频率:





4800

MHz

上限频率:

4800





MHz

调谐电压:

0.5



4.5

VDC

电源电压:

4.75

5.0

5.25

VDC

输出功率:

+2.0

+4.0

+6.0

dBm

电源电流:



30



mA

谐波抑制:(第二谐波)



-15

-10

dBc

推动:



1.0



MHz/V

拉动,所有阶段:



4.0



MHzpk-pk

调整灵敏度:



15



MHz/V

相位噪声@10kHz偏移:



-102

-100

dBc/Hz

相位噪声@100kHz偏移:



-122

-120

dBc/Hz

负载阻抗:



50



Ω

输入电容:



10



pF

工作温度范围:

-40



+85

储存温度范围:

-45



+90

如有其他规格要求,请及时联系晶振供应商反馈

Crystek Corporation公司4800MHz压控振荡器采购指导

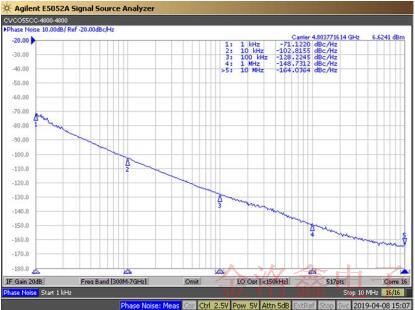

相位噪声(1Hz带宽,典型值)

Crystek Corporation公司4800MHz压控振荡器采购指导

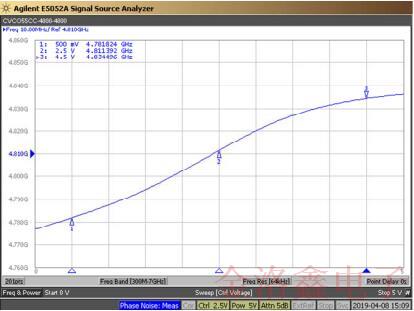

调谐曲线(典型值)

Crystek Corporation公司4800MHz压控振荡器采购指导

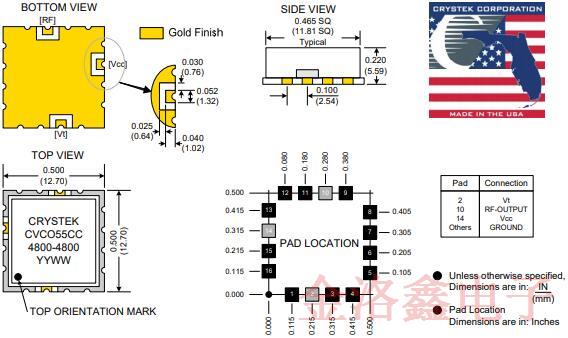

封装尺寸图

除非另有规定,尺寸单位为:英寸(毫米)

焊盘位置尺寸单位:英寸

Crystek Corporation公司4800MHz压控振荡器采购指导

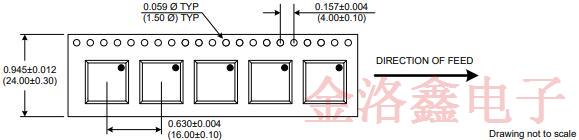

磁带和卷轴

产品控制:

Crystek零件编号:

CVCO55CC-4800-4800

发布日期:

09-Mar-2020

修订级别:

C

负责人:

C.Vales

Crystek Corporation公司4800MHz压控振荡器采购指导
