原来这样用电子频率控制可以提高Oscillator性能
国内外的频率元件制造商，无时无刻不想着如何有效的提高Oscillator的性能，研究成功无疑是巨大的财富。晶体振荡器本身是一种频率控制元器件，依靠自身的频率振荡工作，它的分类有很多种，近来年由于工程师们不断的开发研究，石英晶体振荡器的类型也越来越多。有专门为外太空设计的，也有专门用于GPS模块，汽车，工业，军事，互联网等领域的。不管是用在什么产品上，性能，稳定性和成本始终都是用户比较关心的重点，晶振厂家告诉你，这样做可以提升Oscillator的性能。

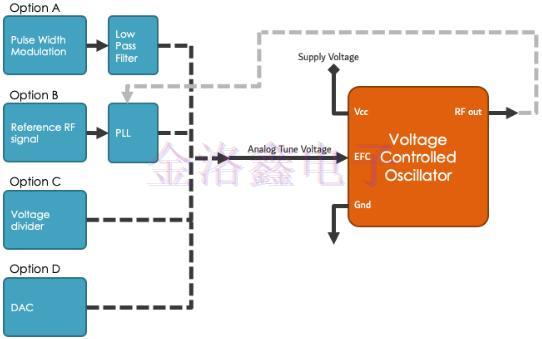

想知道什么比晶体振荡器更好？结合电子频率控制（EFC）的晶体振荡器。当然，它实际上取决于您的具体应用以及您正在寻找的要求，以确定EFC是否是您设计的良好补充，如果是，哪种方法最适合您。选择石英晶振的电子频率控制方法时，有4个选项可供选择。这4个选项是：脉冲宽度调制和低通滤波器，参考RF信号和锁相环（PLL），分压，数模转换器（DAC）。

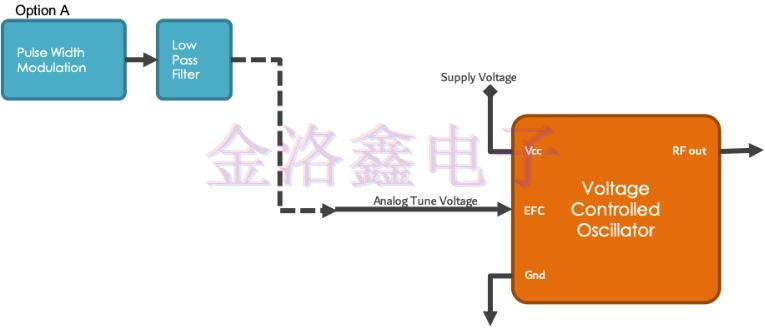

选项A：脉冲宽度调制和低通滤波器：

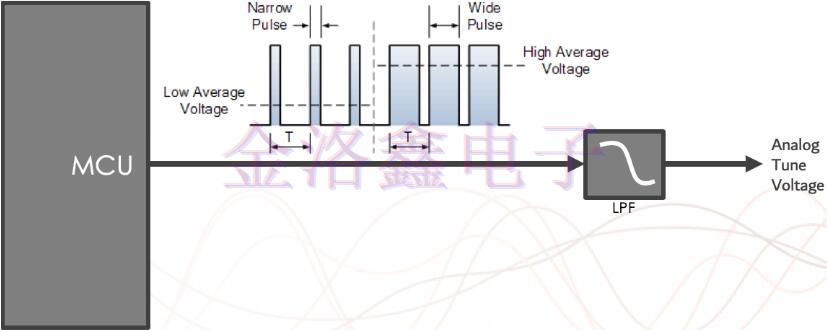

脉冲宽度调制是一种使用数字输出控制模拟设备的方法。可以改变信号以确定信号以模拟形式“高”多长时间。虽然PWM在给定时间内只能为高（通常为5V）或低（接地），但您可以在一致的时间间隔内调整高时间与低时间的数量。这将允许您实现发射的平均工作电压。
如果脉冲在50％的时间内被驱动为高电平，我们将其称为占空比为50％。术语占空比在电子设备的其他地方使用，但在每种情况下，占空比都是高与低的比较。脉冲宽度调制可用于许多应用，包括复杂的控制电路。它们的主要用途是控制直流电机，但它也可用于控制阀门，泵，液压系统和其他机械部件。
此外，低通滤波器通常用于在前往石英振荡器之前平滑PWM输出。低通滤波器会将PWM输出转换为与PWM波形百分比对应的电压。

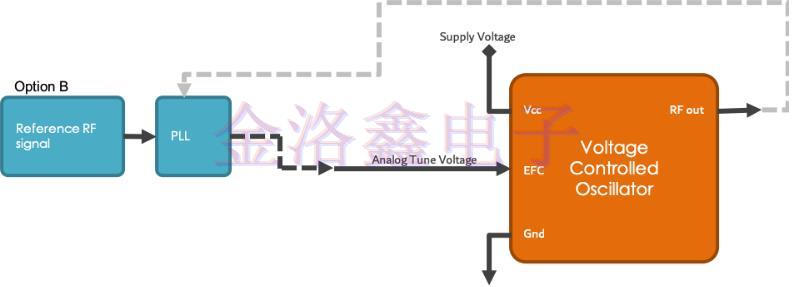

选项B：参考RF信号和相位锁定环（PLL）：
参考RF信号是任何外部参考频率。这通常包括铯，铷或优质晶体振荡器（AKA主参考振荡器）。然后将参考RF信号发送到相位锁定环（PLL）。PLL由3个组件组成：相位检测器（PD），低通滤波器（LPF），压控晶振（VCO）。
虽然相位检测器是常见的术语，它实际上是一个阶段的差异检测。PD接受两个周期性输入信号，并产生一个输出信号，表示两者之间的相位差。然后将该输出传送到低通滤波器。我们已经在讨论上面的LPF，所以没有必要在这里再次解释它。虽然值得一提的是PD的输出并不是与相位差成正比的直接模拟信号。LPF有助于消除不必要的高频，并将信号转换为控制压控振荡器的输出。
接下来是压控振荡器。它是一个由电压控制的Oscillator。更具体地说，振荡器的输出频率由电压精确控制。因此，VCO是一种可变频率振荡器，它允许外部电压影响其振荡频率。在这种PLL的情况下，外部电压来自相位检测器和低通滤波器。

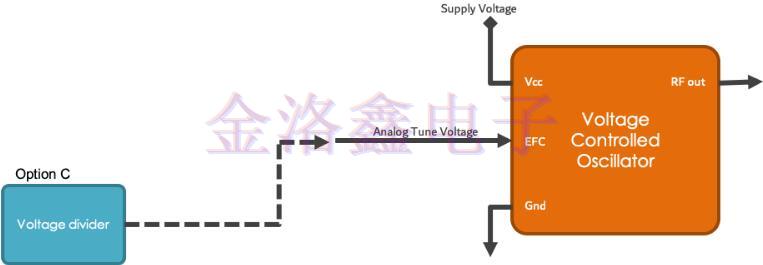

选项C：分压器：
分压器是一种简单的电路，可将较大的电压转换为较小的电压。您只需使用两个串联电阻和一个输入电压即可创建输出电压，该晶振电压仅为输入的一小部分。分压器被认为是最基本的电子电路之一。您可以使用分压器方程?确定分压器的输出。对于这个等式，你需要知道
1、输入电压（Vin）
2、两个谐振器值（R?和R?）
作为最基本的电路之一，分压器用于看似无穷无尽的应用。一些常见的包括电位计，传感器和电平移位器。虽然压差器的应用几乎无穷无尽，但它们不应用于为负载供电。

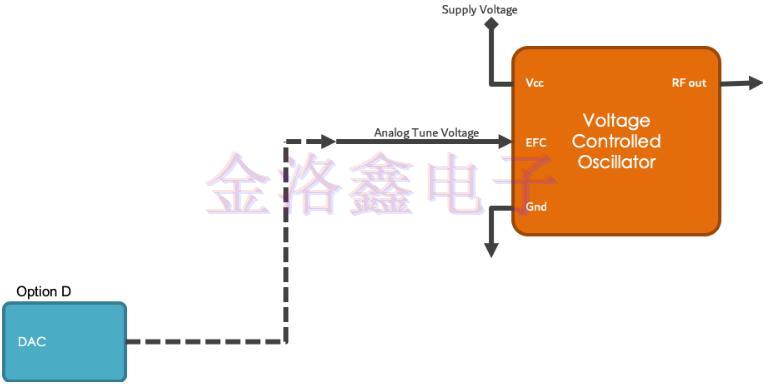

选项D：数模转换器（DAC）：
令人震惊的是，数模转换器（DAC）将数字信号转换为模拟信号。（WHAAA？）无论如何，有许多DAC架构适用于不同的应用。这些设计由分辨率和最大采样频率等指标决定。数模转换会降低信号质量，因此应指定DAC在应用方面具有非常小的误差。由于复杂性和对精确匹配组件的需求，最专业的DAC被实现为集成电路（IC）。离散DAC通常是极其高速的低分辨率耗电类型，如军用雷达系统中所使用的那样。超高速测试设备，尤其是采样示波器，也可以使用分立DAC。
几十年来随着技术越来越先进，应用在移动通讯OSC振荡器身上的工艺，不断的更新，基本上都可以符合现代化高要求，高性能的产品设计需求。提高性能之后，石英振荡器的使用价值大大增高，从而间接的推进科技的进步。
