我们都知道石英晶体振荡器是经常使用的一种电子元器件，具有独特的压电效应和逆压电效应，重要的是Crystal oscillator稳定性要比一般的晶体要高，为了帮助工程和其他用户更好的了解和使用，海内外各大晶振厂家都分享过许多相关的资料。接下来看下德国AXTAL晶振公司提供的，关于振荡器的处理事项，和其电性性能的知识要点。

这些处理注意事项适用于包含石英晶体单元或谐振器的晶体振荡器，形成其他压电石英晶体材料，例如Langasite，Langatate或正镓磷酸盐。除非另有说明，否则我们的目录或网站中列出的产品设计用于普通电子设备，如固定和便携式通信，控制，测量设备等。它们旨在满足高度可靠性（寿命超过15）在正常的“商业”应用条件下。专门针对汽车和Hi-Rel/军事应用的产品专门针对这些应用进行了识别。如果您打算将这些“商业”产品用于机载，空间或关键运输应用，核电控制，对人类生命有直接影响的医疗设备，或其他需要极高可靠性或安全性的应用。

静电灵敏度：

晶体振荡器是静电敏感器件。必须按照IEC61340-5-1和EN100015-1中规定的ESD处理规则进行适当处理，以避免由于静电损坏内部电路而导致振荡器性能下降。如果没有另行说明，我们的振荡器符合IEC61000-4-2的人体模型（HBM）要求。

处理：

必须避免在处理过程中过度的机械冲击以及手动和自动装配。如果有源晶振无意中掉落或受到强烈冲击，则应验证电气功能是否仍在规范范围内。

储存/湿气敏感度：

封装在金属外壳中的晶体振荡器符合J-STD-020C的湿度敏感度等级MSL1。对于采用“混合”SMD封装的振荡器，FR4电路板作为封装的基板，可以使用MSL2级。在较高湿度下长期储存后，建议在回流焊接前2小时内在120°C下烘烤这些装置。

符合RoHS标准/无铅：

除非另有明确规定*，所有2007年6月30日之后生产的AXTAL CRYSTAL均符合RoHS标准且符合无铅标准，符合2003年1月欧盟指令2002/95/EC及其修正案（2005年10月21日的决定）用于特殊应用的产品，如军用，Hi-Rel等。

焊接：

有源晶体振荡器可以使用传统的焊接工艺进行加工，例如波峰焊接，红外对流和正常条件下的气相回流焊接。可焊性，金属化溶解性和焊接热的测试条件如IEC60679-1中所述。在正常气候条件下（+5°C至+35°C@40％至75％相对温度）保存一年的可保存性然而，通常足够的可焊性-取决于工艺-也可以保持更长的时间。如有疑问，超过一年的元件应进行样品可焊性测试。适用于SMT元件的回流焊接曲线如图1所示，温度和时间的相关参数在表1和2A/2B中定义。符合IPCJ-STD-020C。

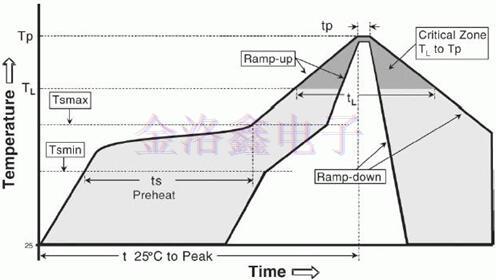

图1推荐的回流焊温度曲线[来自J-STD-020C]

表1：轮廓参数[来自J-STD-020C]

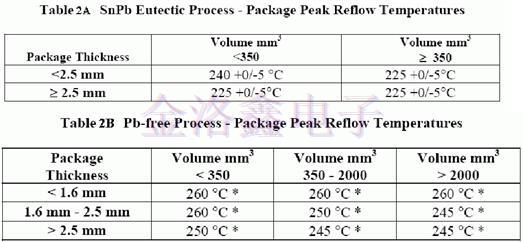

表2：峰值温度[来自J-STD-020C]

回流滞后：

回流焊接后，晶体振荡器的频率可能会移动几个ppm。根据产品的不同，这种所谓的“回流-滞后”会在几个小时到几天后放松。

清洁：

只允许对密封的振荡器进行清洁。带有非密封外壳的设备（例如带有修剪孔）不得通过浸泡或蒸汽清洁，因为清洁过程中的残留物可能会渗透到内部，从而降低性能。我们的Oscillator的标记可以抵抗通常的溶剂，例如IEC60068-2-45TestXA中给出的。有关适用的测试条件，请参阅IEC60679-1。如果使用其他溶剂，请咨询制造商。在工业中常规的声强度下，超声波清洗通常对20kHz超声频率的振荡器无害。如果在高声压下进行40kHz超声波，敏感设备可能会遭受机械损坏。如有疑问，请在实际条件下进行测试，振荡器安装在PC板上。

密封的密封：

如果设备是密封的，它符合IEC60679-1的要求，即对于体积小于4000mm³的外壳，泄漏率低于5*10-8barcm3/s，对于较大的外壳，它低于1*10-6barcbarcm3/s，根据IEC60068-2-17TestQk进行测试。玻璃穿通装置可能由于机械过载而损坏，例如弯曲连接导线或用不合适的工具切割它们。

电源：

在具有正弦波输出信号的OSC石英晶振中，只有在将适当的负载连接到RF输出之后，才应将电源连接到器件。极性错误或电源电压过高会导致振荡器永久性损坏。

合格：

AXTAL可根据要求提供符合IEC60679-5的产品资格或客户特定的资格测试。

筛选：

我们的振荡器在所有关键参数中都经过100％测试。根据要求，AXTAL可以根据MIL-PRF-55310，B类进行筛选测试，用于离散和混合结构或客户特定的测试条件。
