PETERMANN Crystal快速启动振荡的低ESR摆幅方案设计

这家来自德国的PETERMANN-TECHNIK GmbH公司,也许很多人都不熟悉,这是一家进口频率组件品牌,中文名字叫做彼得曼晶振.这家公司热衷于帮助不同产品,和不同的用户要求设计对应的晶振方案,成立20多年来,已经成为德国首屈一指的晶振厂家.近期PETERMANN Crystal公司推出了新的设计方案,是针对快速启动振荡所需的低ESR摆幅,目的是为了降低等效串联电阻,从而达到低功耗,低损耗的性能.降低功耗不仅可以使产品的使用寿命更长,性能更稳定,还能为用户节省成本,符合ROHS环保指令的标准.

PETERMANN晶振公司的产品范围包括具有非常低电阻的SMD石英晶体,可实现极其快速和可靠的振荡启动.它们是SMD03025/4(3.2x2.5mm/4垫陶瓷外壳中)SMD02016/4(2.0x1.6mm/4垫陶瓷外壳中)系列,等等.在进行广泛的在线测试的过程中,我们始终发现,经过测试的振荡器级的负输入电阻非常低,因此IC之间存在很大的色散.但是应用程序必须变得越来越小,这意味着开发工程师必须依靠小型石英晶体外壳.但是,与较大外壳中相同频率的SMD石英晶振相比,较小外壳中的SMD石英晶体具有较高的电阻,并且由于其较高的电阻,其在振荡器级中的振荡速度较慢且不稳定.

PETERMANN Crystal快速启动振荡的低ESR摆幅方案设计

例如,标准频率为32MHzLOWESR石英晶体的ESR通常为6欧姆(SMD03025/4系列)15欧姆(SMD02016/4系列).对于无线电应用,这些32MHz LOWESR石英晶振可实现非常快速且极其可靠的振荡性能,这意味着适当的无线电应用能够在指定的占空比内以最佳的发射效率和极佳的能量效率.

两种石英晶体系列均可提供的频率公差为<25°C时为±10ppm,-20/+70°C时为±10ppm,-40/+85°C时为±15ppm,-40/+105°C时为±30ppm或±50ppm-40/+125°C.当然,汽车版本(AECQ200)也可以在两个陶瓷外壳中提供.3.2x2.5mm石英的频谱在基本范围内为880MHz.可以在2064MHz的频率范围内获得SMD2016/4系列的2.0x1.6mm石英.SMD03025/4系列石英位于3.2x2.5mm的陶瓷外壳中,是世界上性价比最高的石英晶体系列之一.

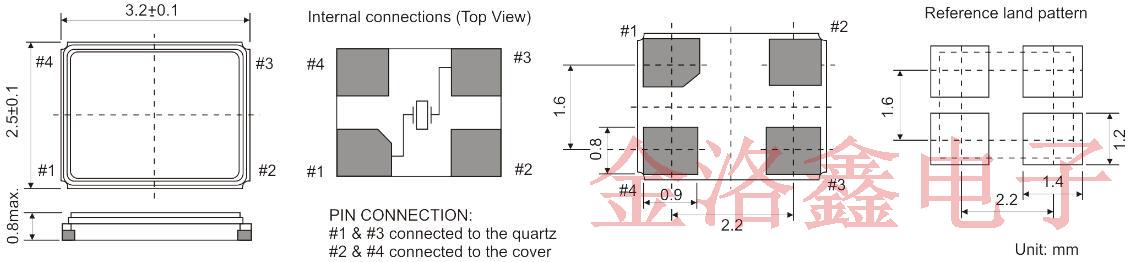

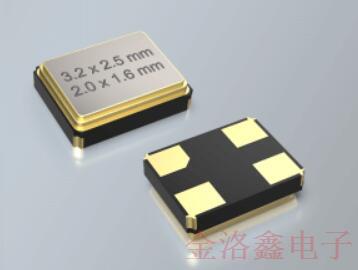

贴片石英晶体3.2x2.5mm12.0-80.0MHz

陶瓷封装中最便宜的微型SMD晶体

高可靠性,低成本

频率公差为±10ppm@+25°C,紧密的温度稳定性和低老化性能

优化的低ESR谐振器设计可实现快速振荡启动

温度范围扩展到-40/+125°C

设计用于无线,通信,汽车等.

PETERMANN Crystal快速启动振荡的低ESR摆幅方案设计

应用领域:

消费类电子产品/产业/联网/RFID/NFC/物联网/ISM乐队/可穿戴/移动通讯/PC/PC外围设备/IT/WiMAX,WLAN,Wi-Fi/嵌入/汽车行业/蓝牙/蓝牙低功耗(BLE)/无线模块/超低功耗MCU/机器对机器(M2M)的连接.

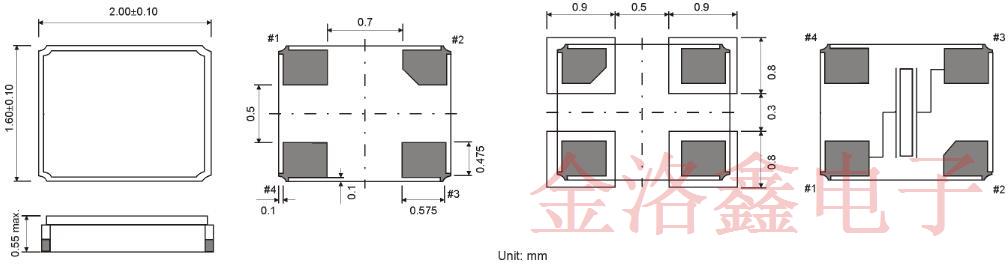

贴片石英晶体2.0x1.6毫米20.0-60.0MHz

陶瓷盒中的SMD石英晶体2.0x1.6毫米

优异的性能和低廉的使用寿命

降低阻抗的石英晶振设计,可实现快速,安全的振荡

用于可穿戴设备,汽车,无线(WLAN,WIFI,Zigbee,ISM,KNX),IoT,M2M,GPS,嵌入式,工业,电信,医疗以及需要高性能低成本石英的地方是.

频率公差为±10ppm@+25°C,具有严格的温度稳定性和最小的老化值

PETERMANN Crystal快速启动振荡的低ESR摆幅方案设计

应用领域:

ISM乐队/联网/产业/RFID/NFC/穿戴式/物联网/高清与存储/移动通讯/PC/PC/设备/IT/WiMAX,Wi-Fi,Wi-Fi/嵌入式/汽车/蓝牙/低功耗蓝牙(BLE)/无线模块/机器/对机器(M2M)的连接/超低功耗MCU.

3.2x2.5mm陶瓷外壳太大的应用中,PETERMANN-TECHNIK的专家建议使用SMD2016/4贴片晶振系列的紧凑型2.0x1.6mm陶瓷外壳.此外壳是与3.2x2同时开发的.5mm的外壳作为另一个大容量外壳,也可以非常经济地获得.两个系列均提供可用于超声焊接外壳的版本.

当然,PETERMANN-TECHNIK产品系列中还提供了降低电阻的32.768K石英晶体.除了非常具有成本效益的高质量产品外,PETERMANN-TECHNIK还因其极为全面的设计和大型系列支持而闻名并享有20多年的宝贵经验.PETERMANN-TECHNIKGmbH的座右铭是一站式提供所有产品,以便客户可以在很短的时间内将产品推向市场.

你还需要哪些产品的特殊设计呢?欢迎广大新老客户在金洛鑫电子官网http://www.quartzcrystal.cn/上留言,把你的规格需求提出来,我们将按照你的要求,提供符合你产品的Quartz Crystal方案.我们不止是晶振的生产者,更是进口晶振的搬运工,100%原装正品保证,值得每一位用户信任!
