Vectron公司TCXO晶振软件包基础更新受影响的料号汇总
Vectron公司TCXO晶振软件包基础更新受影响的料号汇总
Vectron International公司是美国一个专注于晶体和振荡器设计,制造和销售的企业,具有温度补偿功能的贴片晶振,这几年在市场上受到更多的关注和使用,为了升级该系列的性能,Vectron公司更新了TCXO晶振的软件包基础,将会有多款型号受到更改的影响.但是更改过后不仅和原型号一样通用,而且性能和稳定性还能大大提升,使产品可以发辉更好的效果,之所以需要更换软件包,是因为原有型号已经不能满足高端产品的需要.

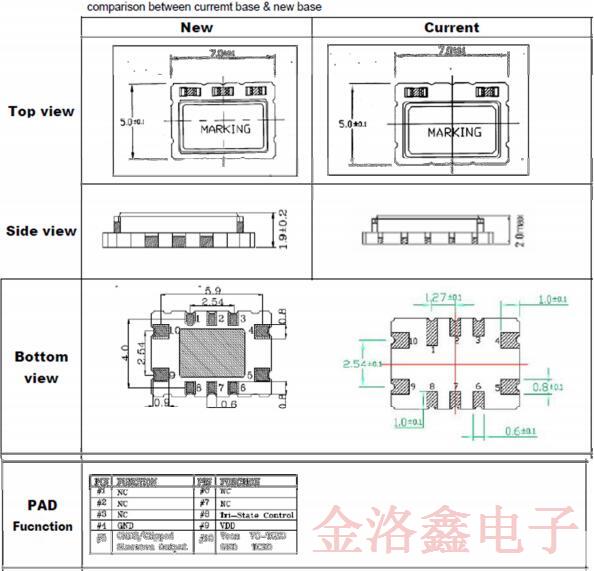

该PCN用于通知TCXO晶振封装基座已更改,以包括一个额外的电容器.附加电容旨在改善相位噪声,抑制输出负载变化和电源电压变化.修改后的程序包轮廓可以标识如下:
修改后的封装不会改变封装焊盘的功能,焊盘的位置,焊盘的终结处理或电路板的布局方式,因此不会影响客户的电路板组装过程.晶体或IC没有内部变化,因此石英晶体振荡器性能保持不变,将完全满足当前公布的数据手册规范.由于此更改是对产品形式的更改,因此Vectron仅将此PCN发送为通知.
Vectron晶振已通过电气特性分析和环境寿命测试,使用新旧封装的生产线中内置的振荡器对变更进行了鉴定.可根据要求提供完整的资格报告.
受此更改影响的产品:SMD-7x5-TCXO系列:在VT-701,VTC2系列中选择零件编号.受影响的零件编号的完整列表在附录B中显示.

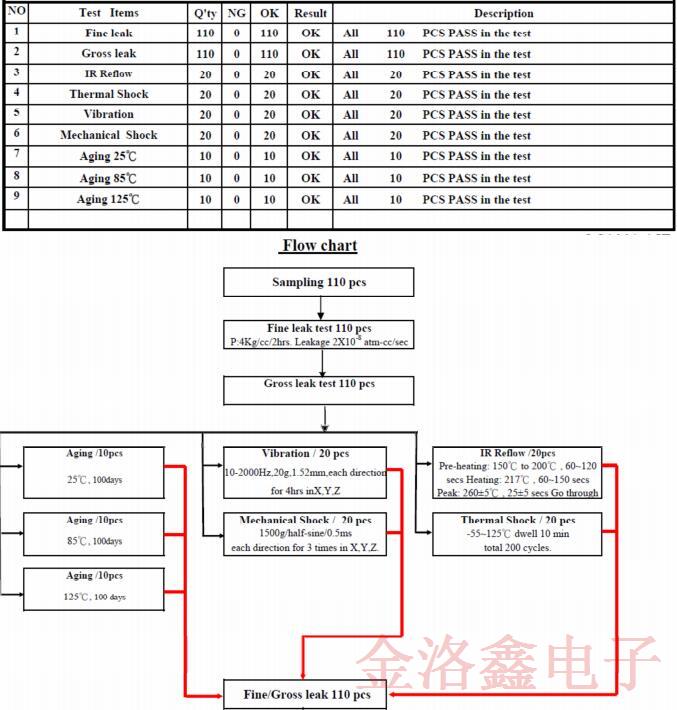

资格测试结果:
与新底座组装在一起的振荡器经过了各种环境和寿命测试并通过了测试.
附录B:受影响的零件号
|
VTC2-J02C-10M0000000 |
VTC2-1005-12M8000000 |
|
VTC2-J02E-10M0000000 |
VTC2-H01E-10M0000000 |
|
VTC2-J05A-10M0000000 |
VTC2-H01E-20M0000000 |
|
VTC2-J05B-27M0000000 |
VTC2-H02A-10M0000000 |
|
VTC2-J05E-20M0000000 |
VTC2-H05E-10M0000000 |
|
VTC2-J0AE-10M0000000 |
VTC2-H11C-19M6608000 |
|
VTC2-J0AE-19M2000000 |
VTC2-H11E-20M0000000 |
|
VTC2-J0CD-12M0000000 |
VTC2-J01D-12M0000000 |
|
VTC2-J0CE-19M4400000 |
VTC2-J01E-10M0000000 |
|
VTC2-J11C-10M0000000 |
VTC2-J01E-20M0000000 |
|
VTC2-J11D-25M0000000 |
VTC2-J22E-25M0000000 |
|
VTC2-J11E-20M0000000 |
VT-701-DAJ-5070-10M0000000 |
|
VTC2-J12C-10M0000000 |
VT-701-EAE-506A-25M0000000 |
|
VTC2-J12E-10M0000000 |
VT-701-EAJ-506C-10M0000000 |
|
VTC2-J15E-19M4400000 |
VT-701-EAJ-506C-24M5760000 |
|
VTC2-J1AE-20M0000000 |
VT-701-EAJ-506C-27M0000000 |
|
VTC2-J1CE-19M4400000 |
VT-701-EAJ-5070-10M0000000 |
|
VTC2-J21E-20M0000000 |
VT-701-EAT-507A-26M0000000 |
