KDS再次创新壮举,首款1008封装差分振荡器面世
日本大真空株式会社已经是一家历史比较悠久的频率元件制造厂家了,多年来KDS晶振产品在各大洲,和百来个国家畅销,尤其是在亚洲地区,与晶振打交道的厂家或企业,基本上都熟悉这个日产晶振品牌.大真空株式会社的研发之路永远不会止步于前,因为时代在不断的变化,电子行业要持续的发展才能跟上时代的步伐.近期KDS晶振公司再次创新了一项技术,一种新产品,目前我们所知的尺寸最小的晶体振荡器,常见的是2.0*1.6mm,1.6*1.2mm,而且只是限于部分有源晶振类型.
但今年7月份大真空株式会社宣布,他们已成功开发了1.0*0.8mm超小超薄的差分晶体振荡器,并已开始供应.此消息一出可谓是轰动整个业界,本身差分晶振就属于这个行业的短板,更何况是这么小的封装,估计只能人指甲盖十分之一的大小,制造工艺要求是非常高的.目前能量产出1008mm差分晶振的厂家,除了KDS集团之外,几乎没有哪个晶体制造商可以做到.
近年来,由于移动网络和大数据,通信流量迅速增加,并且光传输设备的各种研究和开发也在进步.作为支持数字相干技术的器件之一,需要差分振荡器.该传输设备的重要性能之一是安装效率,并且需要单个设备的小型化来实现这一点.然而,7050和5032尺寸的差分输出晶体振荡器主要是分布式的,小型产品仅限于我们销售的2520尺寸.新开发的1008尺寸比传统产品更小更薄,有助于提高器件安装效率.
日本大真空株式会社(KDS晶振)很高兴地宣布,我们公司开发了一款1008差分输出晶体振荡器”DS1008JC/DS1008JD/DS1008JJ/DS1008JK”,并将于7月开始发货.
该产品是KDS晶振公司原创技术实现的Arkh.3G系列之一.他们还完成了用于1.2V驱动的低压时钟DS1008JN晶体振荡器的开发.我们将继续扩展Arkh.3G系列产品阵容,为晶振器件创造新的价值.这些Arkh.3G系列将于2019年7月17日(周三)至19日(周五)在Aomi展览馆举行的”第二届5G/IoT通信展”中展出.
[特点]
产品尺寸:最大1.0×0.8×0.29毫米
支持四种差分数字信号:HD-LVDS,HCSL,LVDS,LV-PECL
电源电压:+2.5V/+3.3V
低相位噪声
没有乘法输出
[电气特性]
|
型号名称 |
DS1008JC |
DS1008JD |
DS1008JJ |
DS1008JK |
|
尺寸(mm) |
1.0*0.8*0.29mm |
|||
|
输出频率 |
156.250MHz |
|||
|
电源电压 |
+3.3V |
+2.5V/+3.3V |
||
|
输出规格 |
HD-LVDS |
HCSL |
LVDS |
LV-PECL |
|
频率容差 |
±100ppm |
|||
|
工作温度范围 |
-40℃~+85℃ |
|||
[主要用途]
光网络机器

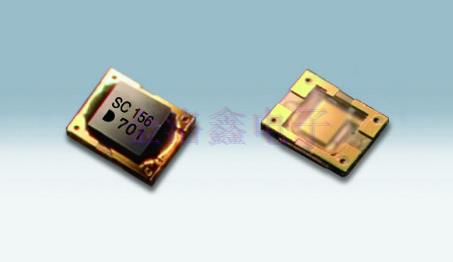

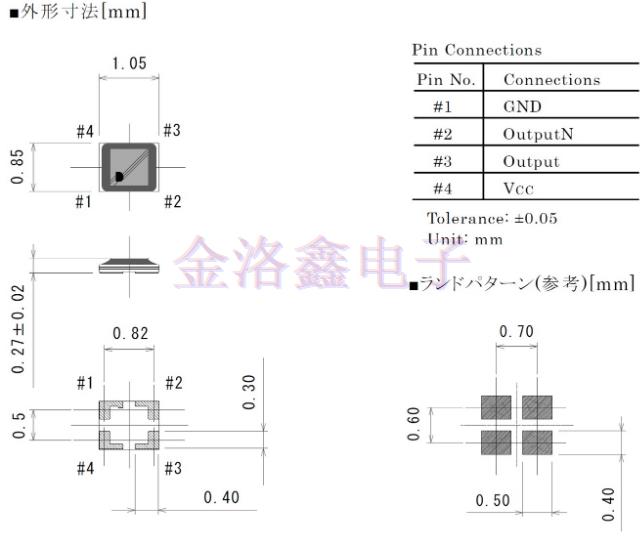

[外部视图]
[术语解释]
●Arkh.3G系列
KDS晶振石英计时装置采用与传统产品不同的新结构,使用导电粘合剂,陶瓷封装和盖子材料来实现小型化,薄化和高可靠性.
●差分输出晶体振荡器
低电压差分晶振,输出两个差分信号(反向电流方向),以消除共模噪声(通常是混合噪声分量).
●光传输设备
一种使用光信号传输数据的设备.
●数字相干技术
通过多路复用和发送和接收光相位调制和光偏振来增加传输容量的技术.
目前这个” DS1008J”差分振荡器系列实现量产的频点只有156.250MHz,等稳定下来后交付扩展频率范围,支持HD-LVDS,HCSL,LVDS,LV-PECL等输出逻辑,满足+2.5V/+3.3V的低电压特性,如现在有其他频率或参数要求,可联系供应商提出.深圳市金洛鑫电子这十几年来,为广大新老客户供应的KDS晶体或振荡器数量超过千万颗,绝对的原厂原装正品,大家如果对” DS1008J”差分输出振荡器系列感兴趣或有需求,可以联系我司咨询和订购0755-27837162.
