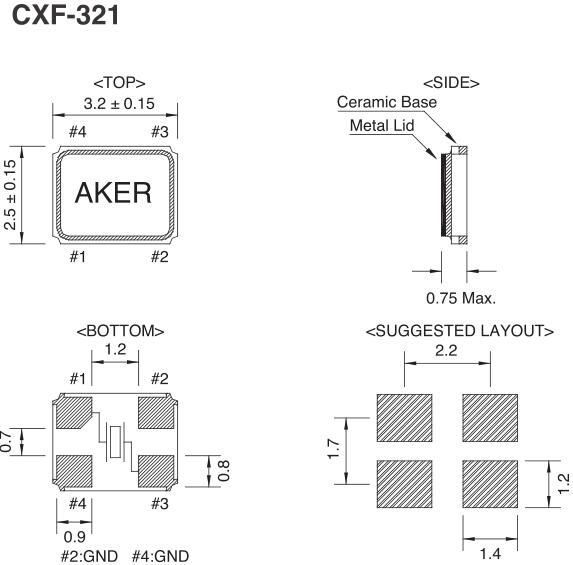

AKER晶振,贴片晶振,CXF-321晶振,汽车车载晶振

频率:10.000MHz~54.000MHz

尺寸:3.2*2.5*0.75mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高的信赖性适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高的温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162

JLXNR-2

        安碁科技为一晶体振荡器专业制造商,一直致力于提供给顾客高品质的时钟晶振产品。而为了能不断地提供顾客更优质的产品,借着ISO 9001及TS 16949等品质管理系统的导入,以便能提升公司内全体人员之品质观念,进而达到品质保证的目的。安碁认知在企业追求利润与成长的同时,亦须取之于社会,用之于社会,实践经济、社会及环境共荣共存的永续发展。因此,推动企业社会责任(CSR) 为安碁应尽之责任。
        2017安碁荣获2017上海智能交通展优秀产品奖。参与经济部加工出口区管理处所提出加工出口区形塑新风貌—公司草皮绿化工程,为环保尽一份心力。AKER晶振,贴片晶振,CXF-321晶振,汽车车载晶振
        2016编制符合GRI 4.0之企业社会责任报告书。
        2015取得ISO50001认证。
        2014添购生产设备与仪器提升贴片晶振精密度与品质。
        2013 10月成立上海分公司。
        2012增购机器设备扩充产能。
        2010增资美国子公司拓展业务。

        AKER晶振,贴片晶振,CXF-321晶振,汽车车载晶振.小型表面贴片型SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.
        贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶体谐振器晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

AKER Crystsl

符号

CXF-321晶振

基本信息对照表

Crystal标准频率

f_nom

10.000MHz~54.000MHz


储存温度

T_stg

-55°C ~+150°C

裸存

工作温度

T_use

-40°C ~+85°C

-40°C ~+125°C

AKER Crystal特定的温度

激励功率

DL

10μW (100μW Max.)

如你有最大激励功率为100μW需求,请联系我们金洛电子

精度

f_— l

±10ppm~±100ppm

如有需要更高的精度可以特定.

拐点温度

Ti

±20ppm~±100ppm/+25°C ±5°C



负载电容

CL

6pF~47pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ — 45kΩ

频率老化

f_age

±3×10-6 / year Max.

+25°C,第一年

台湾AKER晶振公司MHZ系列料号表:

AKERMHZ

CXF-321 3225

焊接和超声波清洗
        无源进口3225晶体的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制。确认使用前的条件。基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
        石英晶体谐振器单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
        (1)在PC板上安装一个晶体单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
        2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。AKER晶振,贴片晶振,CXF-321晶振,汽车车载晶振
        (3)安装引线型晶体单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂。
        (4)在PC板上安装贴片晶振后,移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
