AKER晶振,贴片晶振,CXF-751晶振,台湾7050晶体谐振器

频率：6.000MHz~48.000MHz

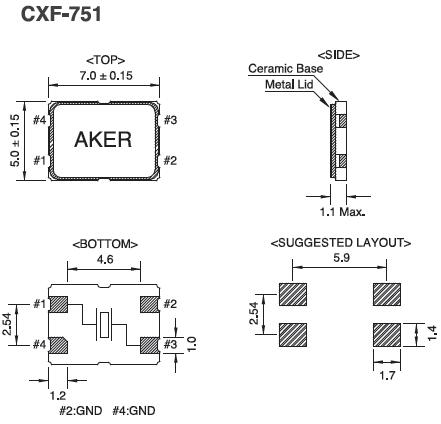

尺寸：7.0*5.0*1.1mm

小型表面SMD晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从6.000MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

晶振技术参数点击下载

Aker成立于1990年，是一家全球性高科技公司，设计和制造各种石英晶振解决方案。以技术为导向的总部设在台湾，我们通过全球分支机构和分销网络提供即时服务，以满足客户的满意度。关注客户的需求，Aker了解市场需求，为客户提供全面的技术支持-Total Solution。凭借独特的技术，我们随时准备在需要的地方研究和开发创新。除了这些卓越的创新能力之外，Aker致力于灵活并专注于服务，快速和专业地响应，帮助客户创新和发展业务。
科技不断的进步，安碁科技亦不断提升技术服务。透过与客户紧密的互动，了解客户需求，提供客户全方位的技术支援─Total Solution；贯彻安碁诚信为首、专业化客户服务及晶振品质优先的理念。公司愿景-追求卓越，不断创新，与客户一同成长，成为客户在频率控制元件领域的最佳伙伴。深耕台湾、布局全球。在美国与中国大陆均设有据点，提供客户最及时的服务，朝客户导向目标迈进。AKER晶振,贴片晶振,CXF-751晶振,台湾7050晶体谐振器

AKER晶振,贴片晶振,CXF-751晶振,台湾7050晶体谐振器.7050mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高的信赖性适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高的温回流温度曲线要求,符合AEC-Q200标准.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性时钟晶振元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。

AKER晶振	符号	CXF-751晶振	基本信息对照表
Crystal标准频率	f_nom	6.000MHz~48.000MHz
储存温度	T_stg	-50°C ~+150°C	裸存
工作温度	T_use	-40°C ~+85°C -40°C ~+125°C	AKER晶振特定的温度
激励功率	DL	10μW (100μW Max.)	如你有最大激励功率为100μW需求,请联系我们金洛电子
精度	f_— l	±10ppm~±100ppm	如有需要更高的精度可以特定.
拐点温度	Ti	±20ppm~±100ppm/+25°C ±5°C
负载电容	CL	6pF~47pF	可按客户需求指定
串联电阻（ESR）	R1	70kΩ Max.	70kΩ — 45kΩ
频率老化	f_age	±3×10-6 / year Max.	+25°C,第一年

＜晶体谐振器＞
如果过大的激励电力对石英晶体外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些无源SMD四脚晶振没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。AKER晶振,贴片晶振,CXF-751晶振,台湾7050晶体谐振器
如果过大的激励电力对通信设备晶振外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。
