AEL晶振,贴片晶振,60639晶振,进口晶振

频率：3.5~70MHZ

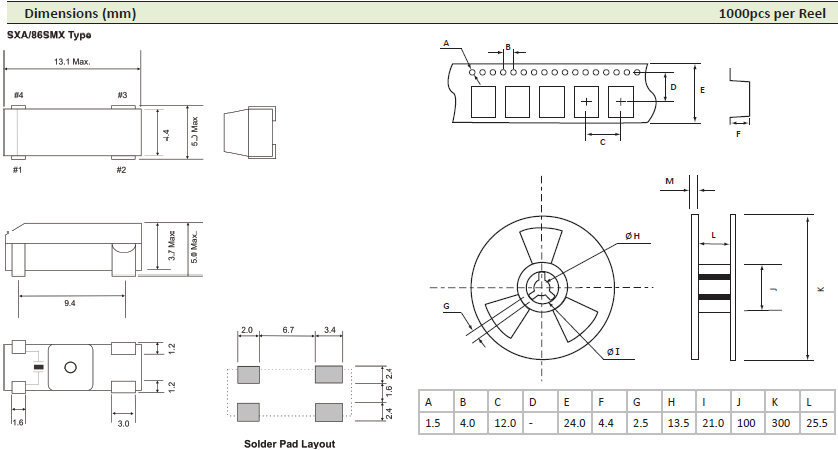

尺寸：13.1*4.4mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

自1991年以来，AEL晶振有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。
我们的无源晶振产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

AEL晶振,贴片晶振,60639晶振,进口晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

AEL晶振	单位	60639晶振	石英晶振基本条件
标准频率	f_nom	3.5~70MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	30PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

我们可以改善的频率输出的偏差超过范围由以下几个方法：调整外部电容，Cd和CG的值。如果由频率计数器测量频率比目标频率高，要增加外部电容CL（或Cd以及C 8的值），以降低频率到我们的目标频率，反之亦然。可以采用不同负载电容（CL）的晶振试用。试用石英贴片晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器，正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩，由于增加外部电容，请使用方法2调整频率（较低的外部电容，并采用低电容的晶体）的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征：AEL晶振,贴片晶振,60639晶振,进口晶振

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

晶振具有多种振动模式，如基频， 3次泛音，5次泛音等等。当基频模式应用时，陶瓷面晶振的电阻是最低的，这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用，一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此，如果频率是只有三分之一的目标频率时，要检查是否放大处理电路被施加或它的设定值就足够了，因为电路的环境适合于基本模式，而不是第三次泛音调模式。该电路可能不振荡，如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下：

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

一。的基频模式B应用。三次泛音模式的应用程序下表显示升的匹配值，C由各种频率三次泛音模式进口石英晶振频率输出是目标频率的三倍这个问题的可能性相对较小。请确定的三次泛音调模式的频率反馈是否大于基频模式，由于放大电路的反馈大当放大电路内置于芯片组此问题可能会发生。为了解决这个问题，请采用三次泛音模式晶振。5-2。此外，放大电路，第三色调模式设计不当也可能导致电路由第五音模式振荡或不振荡。系统故障是由于超大输出波形的幅度。6-1。请参照资料2.也可以提高终端石英晶振电容解决方案，然后检查波形幅度是否得到改善。大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

负载电容:如果振荡电路中负载电容的不同，可能导致大型4脚无源谐振器振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。AEL晶振,贴片晶振,60639晶振,进口晶振

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量陶瓷面石英晶体谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振

谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在黑色陶瓷面石英晶体基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制大体积贴片晶振电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。大体型进口晶振,耐撞击陶瓷面谐振器,60639晶振
