AEL晶振,贴片晶振,60637晶振,无源晶振

频率：3.5~70MHZ

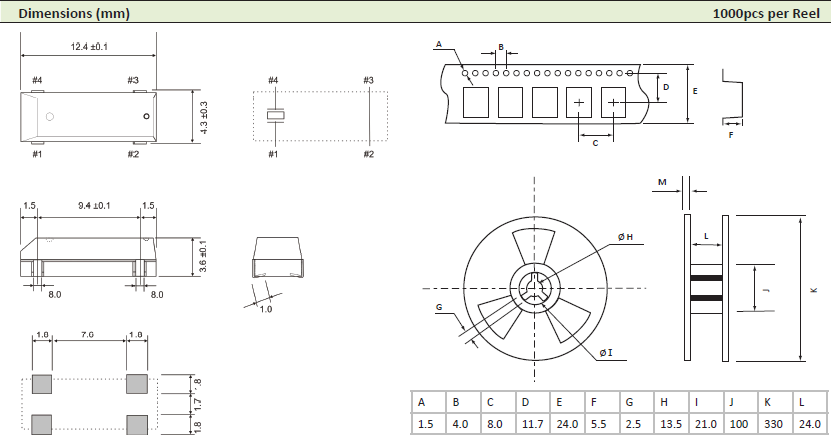

尺寸：12.4*4.3mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

AEL在英国，日本，台湾，南韩等地区使用精心挑选的晶振生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。
我们与所有供应商建立了长期的合作关系，并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的石英晶振产品。这使我们能够自信地提供一个批次的可靠性，质量，一致性和可重复性的可靠记录.AEL晶体有限公司是ISO 9002-2008认可的供应商，目前管理着广泛的国际认可的蓝筹客户。无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

AEL晶振,贴片晶振,60637晶振,无源晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

AEL晶振	单位	60637晶振	石英晶振基本条件
标准频率	f_nom	3.5~70MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	30PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

石英进口晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。AEL晶振,贴片晶振,60637晶振,无源晶振
每个封装类型的注意事项:(1)陶瓷包装晶振与SON产品:在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
（2）陶瓷包装石英晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装进口贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。陶瓷封装贴片晶振:在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装贴片晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

此外，振荡频率与测量点不同。1。测量全面陶瓷封装谐振器缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。AEL晶振,贴片晶振,60637晶振,无源晶振

无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量黑面陶瓷晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振

1.振荡电路:晶体谐振器是无源元件，因此受到石英陶瓷面晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2.角色的分量与参考值:在四脚陶瓷面晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。无源石英贴片晶振,4脚陶瓷面谐振器,60637晶振
