AEL晶振,贴片晶振,60612晶振,石英晶振

频率：32.768KHZ

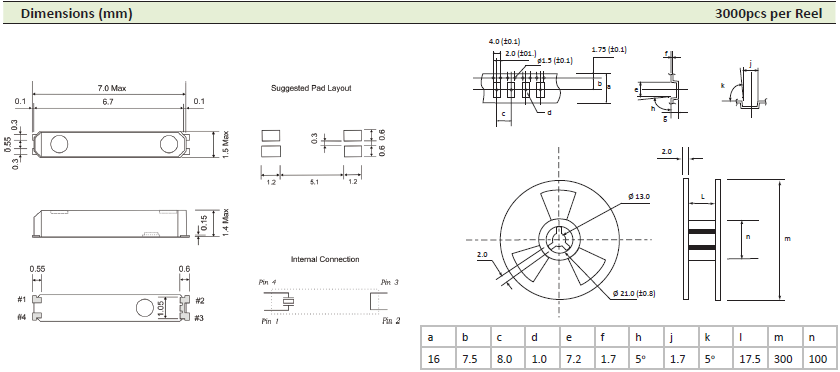

尺寸：7.0*1.5mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线：0755-27837162

自1991年以来，AEL晶振有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。
我们的32.768K晶振产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

AEL晶振,贴片晶振,60612晶振,石英晶振,32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割，可获得不同特性的石英晶片，通常我们把晶振的石英晶片对晶棒坐标轴某种方位（角度）的切割称为石英晶片的切型。不同切型的石英晶片，因其弹性性质，压电性质，温度性质不同，其电特性也各异，石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等。陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

AEL晶振	单位	60612晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1.0μW
频率公差	f_— l	±20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	-0.034±0.006× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

耐焊性：将无源石英晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。AEL晶振,贴片晶振,60612晶振,石英晶振
晶振产品使用每种产品时,请在石英进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
机械振动的影响:当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管音叉晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在K级7015陶瓷外壳晶振的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。AEL晶振,贴片晶振,60612晶振,石英晶振
适当的控制电阻值（RD）取决于32.768K石英晶体谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。

陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

振荡补偿:除非在7015mm贴片谐振器振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量轻型32.768K时钟晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.陶瓷表面封装晶振,音叉型7015长条状表晶,60612晶振
