AEL晶振,贴片晶振,125296晶振,进口SMD晶振

频率：36~80MHZ

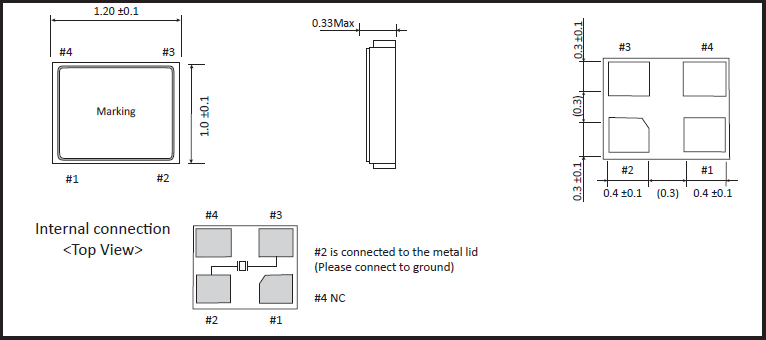

尺寸：1.2*1.0mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

自1991年以来，AEL晶振有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。
我们的石英晶体产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。智能小型设备晶振,进口M级4脚谐振器,125296晶振

AEL晶振,贴片晶振,125296晶振,进口SMD晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应36MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
贴片晶振晶片边缘处理技术：石英晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。智能小型设备晶振,进口M级4脚谐振器,125296晶振

AEL晶振	单位	125296晶振	石英晶振基本条件
标准频率	f_nom	36~80MHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-20°C~+70°C	标准温度
激励功率	DL	50μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	6~16PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±2× 10-6/year Max.	+25°C,第一年

智能小型设备晶振,进口M级4脚谐振器,125296晶振

这些晶振知识介绍是指，金属面晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。AEL晶振,贴片晶振,125296晶振,进口SMD晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试石英进口晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：智能小型设备晶振,进口M级4脚谐振器,125296晶振

智能小型设备晶振,进口M级4脚谐振器,125296晶振

负载电容:如果振荡电路中负载电容的不同，可能导致四脚MHZ小面积晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。AEL晶振,贴片晶振,125296晶振,进口SMD晶振

智能小型设备晶振,进口M级4脚谐振器,125296晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量1210mm金属面石英晶体频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

智能小型设备晶振,进口M级4脚谐振器,125296晶振

振荡频率测量:必须尽可能地测量安装在电路上的金属编带包装谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路:探针不影响图2，因为缓冲器的输出是通过1210mm石英晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。输出点之间的电容（3 pF以下XTAL终端IC）和探针。然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。智能小型设备晶振,进口M级4脚谐振器,125296晶振
