AEL晶振,贴片晶振,123349晶振,进口石英晶振

频率：3~100MHZ

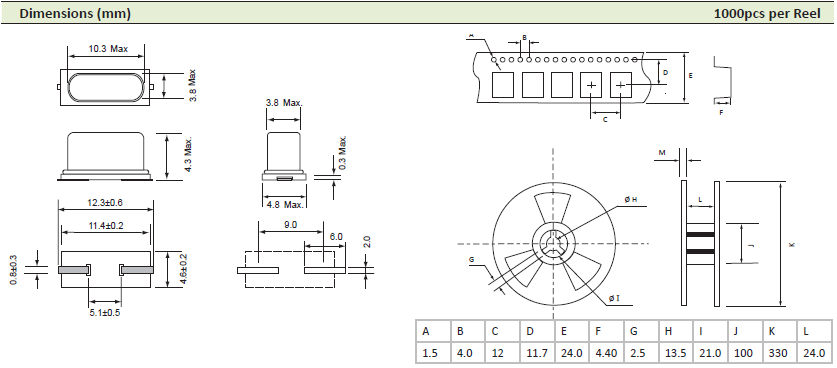

尺寸：10.3*4.6mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：0755-27837162

AEL在英国，日本，台湾，南韩等地区使用精心挑选的石英晶振生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。
我们与所有供应商建立了长期的合作关系，并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL晶振生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性，质量，一致性和可重复性的可靠记录.AEL晶体有限公司是ISO 9002-2008认可的供应商，目前管理着广泛的国际认可的蓝筹客户。普通石英无源谐振器,假贴片49SMD晶振,123349晶振

AEL晶振,贴片晶振,123349晶振,进口石英晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
晶振的真空封装技术：是指进口晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。普通石英无源谐振器,假贴片49SMD晶振,123349晶振

AEL晶振	单位	123349晶振	石英晶振基本条件
标准频率	f_nom	3~100MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+60°C	标准温度
激励功率	DL	100μW Max.	推荐:0.5mW
频率公差	f_— l	±5~50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	30PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

普通石英无源谐振器,假贴片49SMD晶振,123349晶振

所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。AEL晶振,贴片晶振,123349晶振,进口石英晶振
未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英进口晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
进口石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。普通石英无源谐振器,假贴片49SMD晶振,123349晶振

普通石英无源谐振器,假贴片49SMD晶振,123349晶振

1.振荡电路:晶体谐振器是无源元件，因此受到高耐热型石英晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。AEL晶振,贴片晶振,123349晶振,进口石英晶振

2.角色的分量与参考值:在振荡电路的设计中，必须认识到49S型假贴片晶振个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

普通石英无源谐振器,假贴片49SMD晶振,123349晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在49S石英晶体谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制49SMD石英晶振电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。普通石英无源谐振器,假贴片49SMD晶振,123349晶振
